Volkswagen ID.3: Montageübersicht - Fahrgeräusch/Motorgeräusch. Modul 1 für Motorgeräuscherzeugung RX21 aus- und einbauen. Modul 2 für Motorgeräuscherzeugung RX22 aus- und einbauen

Volkswagen ID.3 (E11, E12) 2020-2025 Reparaturanleitung / Antriebsaggregat :: Elektroantrieb EQ310, EQ151, EQ550, EQ150. Elektroantrieb / Montageübersicht - Fahrgeräusch/Motorgeräusch. Modul 1 für Motorgeräuscherzeugung RX21 aus- und einbauen. Modul 2 für Motorgeräuscherzeugung RX22 aus- und einbauen

Montageübersicht - Fahrgeräusch/Motorgeräusch

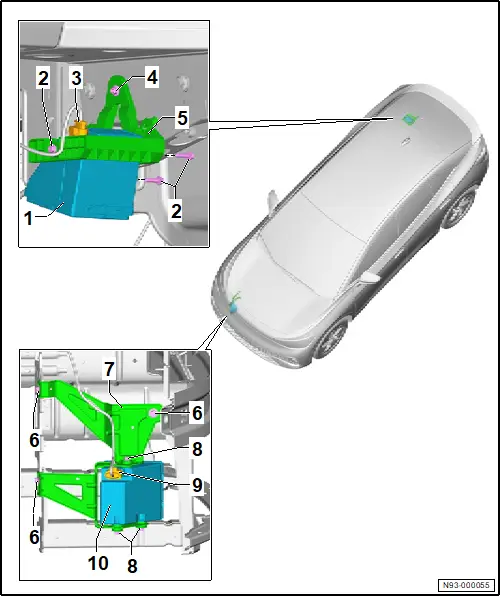

1 - Modul 2 für Motorgeräuscherzeugung - RX22 -

❏ mit Aktuator 2 für Motorgeräuscherzeugung - R258 -

❏ mit Steuergerät 2 für Motorgeräuscherzeugung - J1167 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 93 ; Modul 2 für Motorgeräuscherzeugung RX22 aus- und einbauen

2 - Schraube

❏ 3 Stück

❏ 8 Nm

3 - Elektrische Steckverbindung

4 - Mutter

❏ 8 Nm

5 - Halter

6 - Schraube

❏ 3 Stück

❏ 8 Nm

7 - Halter

8 - Schraube

❏ 3 Stück

❏ 8 Nm

9 - Elektrische Steckverbindung

10 - Modul 1 für Motorgeräuscherzeugung - RX21 -

❏ mit Aktuator 1 für Motorgeräuscherzeugung - R257 -

❏ mit Steuergerät für Motorgeräuscherzeugung - J943 -

❏ → Rep.-Gr. 93 ; Modul 1 für Motorgeräuscherzeugung RX21 aus- und einbauen

Modul 1 für Motorgeräuscherzeugung RX21 aus- und einbauen

Ausbauen

– Unterbodenverkleidung vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Unterbodenverkleidung; Unterbodenverkleidung vorn aus- und einbauen .

– Radhausschale vorn rechts ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Radhausschale; Radhausschale vorn aus- und einbauen

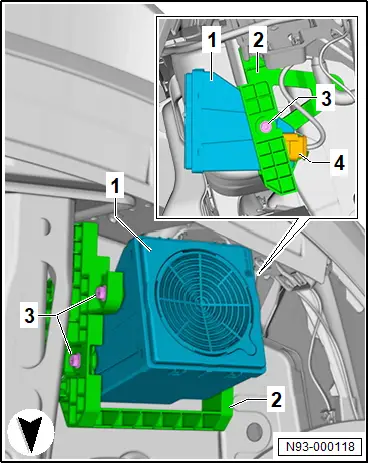

– Elektrische Steckverbindung -4- trennen.

– Muttern -2- abschrauben.

– Modul 1 für Motorgeräuscherzeugung - RX21 - -1- vom Halter -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 93 ; Montageübersicht - Fahrgeräusch/Motorgeräusch

Modul 2 für Motorgeräuscherzeugung RX22 aus- und einbauen

Ausbauen

– Unterbodenverkleidung hinten ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 66 ; Unterbodenverkleidung; Unterbodenverkleidung hinten aus- und einbauen .

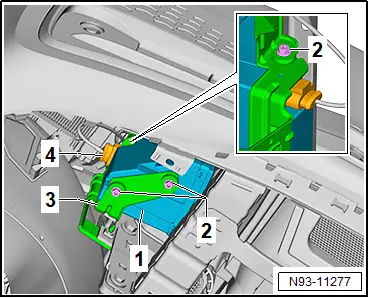

– Elektrische Steckverbindung -4- trennen.

– Muttern -3- abschrauben.

– Modul 2 für Motorgeräuscherzeugung - RX22 - -1- vom Halter -2- abnehmen.
