Volkswagen ID.3: Montageübersicht - Gaspedalmodul. Gaspedalmodul GX2 aus- und einbauen. Montageübersicht Spannungswandler

Montageübersicht - Gaspedalmodul

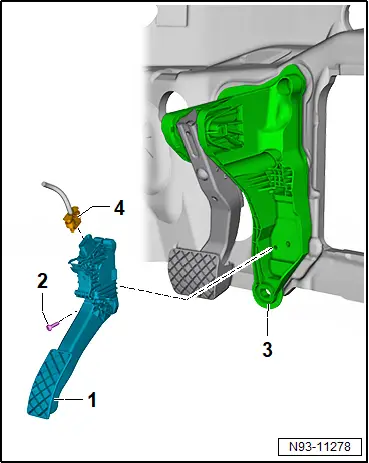

Montageübersicht - Gaspedalmodul

1 - Gaspedalmodul - GX2 -

❏ → Rep.-Gr. 93 ; Gaspedalmodul GX2 aus- und einbauen

2 - Schraube

❏ 3,5 Nm

3 - Lagerbock

4 - Elektrische Steckverbindung

Gaspedalmodul GX2 aus- und einbauen

Gaspedalmodul GX2 aus- und einbauen

Ausbauen

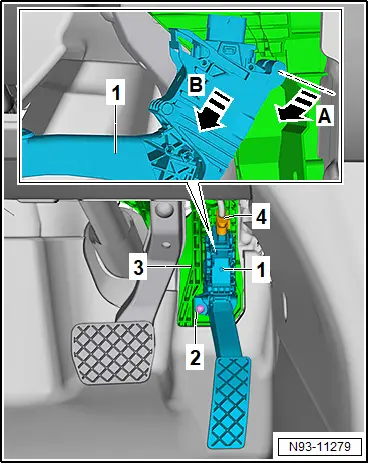

– Elektrische Steckverbindung -4- trennen.

– Schraube -2- herausdrehen.

– Gaspedalmodul - GX2 - -1- in -Pfeilrichtung A- schwenken und in -Pfeilrichtung B- von Aufnahme -3- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 93 ; Montageübersicht - Gaspedalmodul

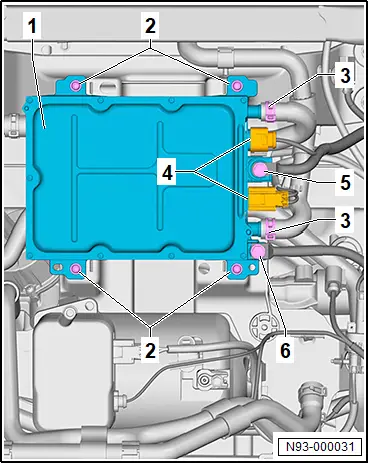

Montageübersicht Spannungswandler

Montageübersicht Spannungswandler

1 - Spannungswandler - A19 -

❏ → Rep.-Gr. 93 ; Spannungswandler A19 aus- und einbauen

2 - Schraube

❏ Anzugsreihenfolge: „über Kreuz“

❏ 4 Stück

❏ M6 x 25

❏ 8 Nm

3 - Kühlmittelanschlüsse

4 - Elektrische Steckverbindungen für Hochvolt

5 - 12 Volt Spannungsversorgung

❏ Pluspol

❏ 20 Nm

6 - 12 Volt Spannungsversorgung

❏ Minuspol

❏ 20 Nm
