Volkswagen ID.3: Montageübersicht - Kühler/Kühlerlüfter. Montageübersicht - Lüfterzarge und Kühlerlüfter. Kühlermodul aus- und einbauen

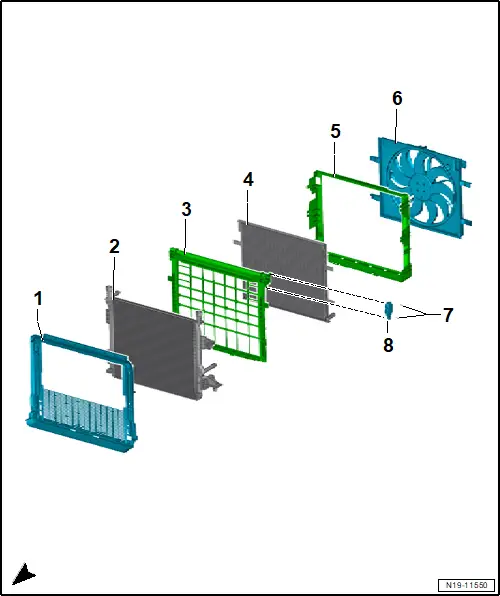

Montageübersicht - Kühler/Kühlerlüfter 1 - Luftführung vorn 2 - Kühler ❏ → Rep.-Gr. 19 ; Kühlermodul aus- und einbauen 3 - Kühlerrollo ❏ → Rep.-Gr. 19 ; Kühlermodul zerlegen und zusammenbauen 4 - Kondensator/Gaskühler ❏ ausstattungs-/baustandsabhängig ❏ → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kältemittelkreislauf; Montageübersicht - Kondensator/Gaskühler 5 - Luftführung hinten 6 - Lüfterzarge mit Kühlerlüfter - VX57 - ❏ mit Steuergerät für Kühlerlüfter - J293 - ❏ mit Kühlerlüfter - V7 - ❏ → Rep.-Gr. 19 ; Montageübersicht - Lüfterzarge und Kühlerlüfter ❏ → Rep.-Gr. 19 ; Lüfterzarge mit Kühlerlüfter aus- und einbauen 7 - Schraube ❏ 2 Stück ❏ 2 Nm 8 - Stellmotor für Kühlerrollo - V711 - ❏ → Rep.-Gr. 19 ; Stellmotor für Kühlerrollo V711 aus- und einbauen

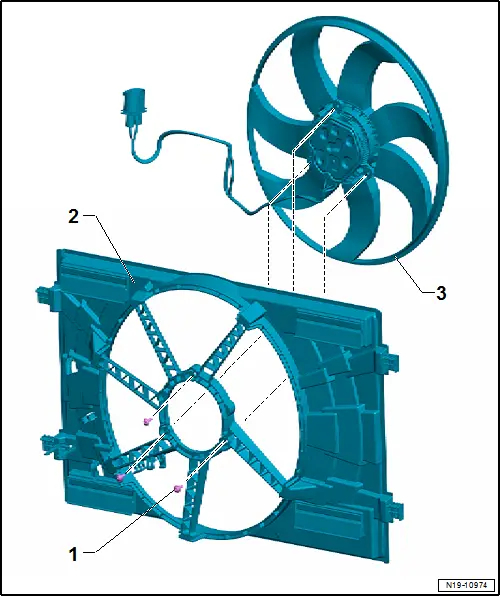

Montageübersicht - Lüfterzarge und Kühlerlüfter 1 - Schraube ❏ 3 Stück ❏ 6 Nm 2 - Lüfterzarge ❏ → Rep.-Gr. 19 ; Lüfterzarge mit Kühlerlüfter aus- und einbauen 3 - Kühlerlüfter - VX57 - ❏ mit Steuergerät für Kühlerlüfter - J293 - ❏ mit Kühlerlüfter - V7 - ❏ → Rep.-Gr. 19 ; Kühlerlüfter VX57 aus- und einbauen
Kühlermodul aus- und einbauen Ausbauen –
Unterbodenverkleidung vorn ausbauen → Karosserie-Montagearbeiten Außen;
Rep.-Gr. 66 ; Unterbodenverkleidung; Unterbodenverkleidung vorn aus- und
einbauen . – Servicestellung des Aufprallträgers durchführen →
Karosserie-Montagearbeiten Außen; Rep.-Gr. 63 ; Stoßfänger vorn;
Servicestellung des Aufprallträgers durchführen und zurücksetzen . Verletzungsgefahr durch selbsttätig anlaufenden Kühlerlüfter. – Bei Arbeiten in der Nähe des Kühlers Abstand zum Lüfter einhalten. – Beim Trennen der elektrischen Steckverbindung nicht in den Kühlerlüfter fassen. Montageübersicht - Kühler/Kühlerlüfter
Montageübersicht - Lüfterzarge und Kühlerlüfter
Kühlermodul aus- und einbauen
VORSICHT

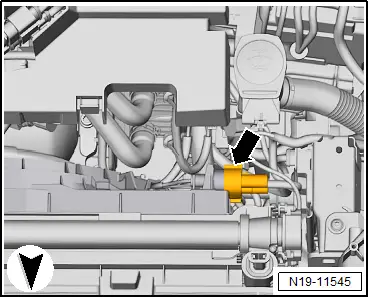

– Elektrische Steckverbindung für Kühlerlüfter - VX57 - -Pfeil- trennen.
– → Rep.-Gr. 19 ; Kühlmittel ablassen .

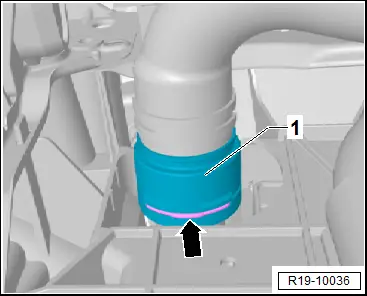

– Sicherungsklammer -Pfeil- herausziehen und Kühlmittelschlauch -1- links unten vom Kühler abziehen.
_212.webp)

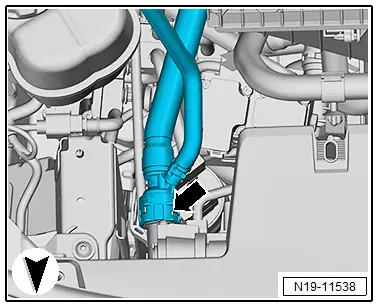

– Sicherungsklammer -Pfeil- herausziehen und Kühlmittelschlauch rechts oben vom Kühler abziehen.
_012.webp)
– Kältemittelleitungen vom Kondensator/Gaskühler trennen → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kältemittelkreislauf; Kältemittelleitungen vom Kondensator/Gaskühler trennen und verbinden .
– Verriegelungen für Kühlerlager unten -Pfeil- , links und rechts, aus den Halteplatten -1- herausziehen und Halteplatten abnehmen.
_163.webp)
Bedingung
● Für den folgenden Arbeitsablauf ist eine 2. Person notwendig.
– Kühlermodul aus den Kühlerlagern herausheben.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Kältemittelleitungen mit Kondensator/Gaskühler verbinden → Heizung, Klimaanlage; Rep.-Gr. 87 ; Kältemittelkreislauf; Kältemittelleitungen vom Kondensator/Gaskühler trennen und verbinden .
– Servicestellung des Aufprallträgers zurücksetzen → Karosserie-Montagearbeiten Außen; Rep.-Gr. 63 ; Stoßfänger vorn; Servicestellung des Aufprallträgers durchführen und zurücksetzen .
Anzugsdrehmomente
♦ → Rep.-Gr. 19 ; Montageübersicht - Kühler/Kühlerlüfter
