Volkswagen ID.3: Montageübersicht - Kältemittelleitungen. Geber für Kältemitteldruck und Kältemitteltemperatur G395 aus- und einbauen. Gaskühler aus- und einbauen

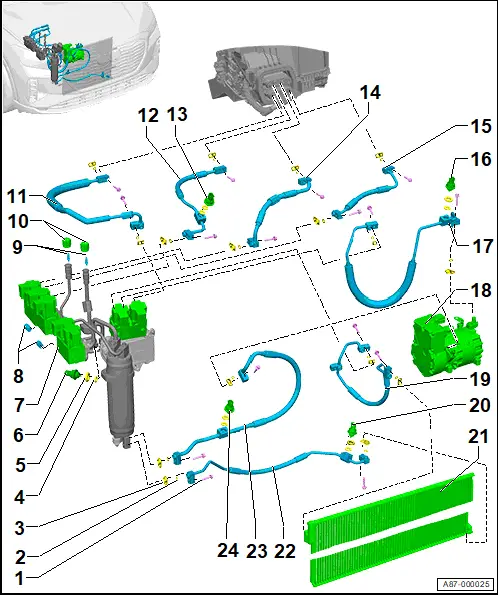

Montageübersicht - Kältemittelleitungen 1 - Schraube ❏ gilt für alle dargestellten Verbindungsstellen ❏ nach Demontage ersetzen ❏ Sechskantschraube: 13 Nm ❏ Zwölfkantschraube: 5 Nm +90° 2 - Dichtring ❏ gilt für alle dargestellten Verbindungsstellen ❏ nach Demontage ersetzen 3 - Verliersicherung ❏ gilt für alle dargestellten Verbindungsstellen ❏ nach Demontage ersetzen 4 - Dichtring ❏ gilt für alle dargestellten Geber für Kältemitteldruck und Kältemitteltemperatur ❏ nach Demontage ersetzen 5 - Staubschutzring ❏ gilt für alle dargestellten Geber für Kältemitteldruck und Kältemitteltemperatur ❏ nach Demontage ersetzen 6 - Geber 2 für Kältemitteldruck und Kältemitteltemperatur -G826- ❏ → Rep.-Gr.87; Geber 2 für Kältemitteldruck und Kältemitteltemperatur G826 aus- und einbauen ❏ 40 Nm 7 - Ventileinheit Wärmepumpe ❏ → Rep.-Gr.87; Montageübersicht - Ventileinheit Wärmepumpe ❏ → Rep.-Gr.87; Ventileinheit Wärmepumpe aus- und einbauen 8 - Druckbegrenzungsventil ❏ Linksgewinde ❏ nach Demontage ersetzen ❏ → Rep.-Gr.87; Druckbegrenzungsventil aus- und einbauen ❏ Schrader: 14 Nm ❏ Ventrex: 30 Nm 9 - Absaug- und Füllventil ❏ → Rep.-Gr.87; Absaug- und Füllventil, Nieder- und Hochdruckseite aus- und einbauen ❏ 2 Nm 10 - Ventilkappe 11 - Kältemittelleitung ❏ → Rep.-Gr.87; Kältemittelleitung zwischen Absperrventil 3 für Kältemittel N641 und Heizkondensator aus- und einbauen 12 - Kältemittelleitung ❏ → Rep.-Gr.87; Kältemittelleitung zwischen Expansionsventil N638 / N637 und Verdampfer aus- und einbauen 13 - Geber 4 für Kältemitteldruck und Kältemitteltemperatur -G828- ❏ → Rep.-Gr.87; Geber 4 für Kältemitteldruck und Kältemitteltemperatur G828 aus- und einbauen ❏ 40 Nm 14 - Kältemittelleitung ❏ → Rep.-Gr.87; Kältemittelleitung zwischen Ventileinheit Wärmepumpe und Verdampfer aus- und einbauen 15 - Kältemittelleitung ❏ → Rep.-Gr.87; Kältemittelleitung zwischen Expansionsventil N636 / N696 und Heizkondensator aus- und einbauen 16 - Geber für Kältemitteldruck und Kältemitteltemperatur -G395- ❏ → Rep.-Gr.87; Geber für Kältemitteldruck und Kältemitteltemperatur G395 aus- und einbauen ❏ 40 Nm 17 - Kältemittelleitung ❏ → Rep.-Gr.87; Kältemittelleitung zwischen Klimakompressor VX81 und Ventilblock N641 / N640 aus- und einbauen 18 - Klimakompressor -VX81- ❏ → Rep.-Gr.87; Montageübersicht - Klimakompressor ❏ → Rep.-Gr.87; Klimakompressor VX81 aus- und einbauen 19 - Kältemittelleitung ❏ → Rep.-Gr.87; Kältemittelleitung zwischen Gaskühler und Absperrventil 2 für Kältemittel N640 aus- und einbauen 20 - Geber 3 für Kältemitteldruck und Kältemitteltemperatur -G827- ❏ → Rep.-Gr.87; Geber 3 für Kältemitteldruck und Kältemitteltemperatur G827 aus- und einbauen ❏ 40 Nm 21 - Gaskühler ❏ → Rep.-Gr.87; Gaskühler aus- und einbauen 22 - Kältemittelleitung ❏ → Rep.-Gr.87; Kältemittelleitung zwischen Trockner und Gaskühler aus- und einbauen 23 - Kältemittelleitung ❏ → Rep.-Gr.87; Kältemittelleitung zwischen Klimakompressor und Trockner aus- und einbauen 24 - Geber 5 für Kältemitteldruck und Kältemitteltemperatur -G829- ❏ → Rep.-Gr.87; Geber 5 für Kältemitteldruck und KältemitteltemperaturG829 aus- und einbauen ❏ 40 Nm
Geber für Kältemitteldruck und Kältemitteltemperatur G395 aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Steckeinsatz -T40284- ♦ Verschlussstopfen-Set Motor -VAS 6122- Ausbauen Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen. –
Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum
Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester
durchführen → Rep.-Gr.00; Diagnoseeinstiege. – → Klimaanlagen mit
Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der

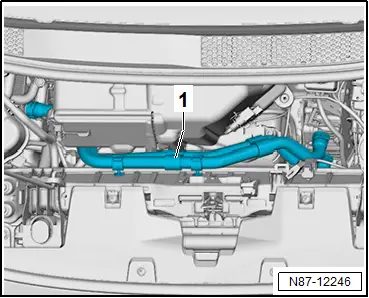

Klima-Service-Station; Kältemittelkreislauf entleeren. – Kühlmittelschläuche -1- ausclipsen und zur Seite drücken. – Elektrische Steckverbindung -5- wegen Verwechslungsgefahr kennzeichnen und trennen. –
Anschluss der Kältemittelleitung -1- und Geber für Kältemitteldruck und
Kältemitteltemperatur -G395- -4- auf Verschmutzung prüfen und reinigen.
Erfrierungsgefahr durch unter Druck ausströmendes Kältemittel. Erfrierungen der Haut und anderer Körperteile möglich. – Schutzhandschuhe tragen. – Schutzbrille tragen. – Kältemittel absaugen bzw. ablassen und sofort Kältemittelkreislauf öffnen. –
Wenn das Absaugen bzw. Ablassen mehr als 10 Minuten zurückliegt und der
Kältemittelkreislauf nicht geöffnet wurde, Kältemittel erneut absaugen
bzw. ablassen. Durch Nachverdampfung ist im Kältemittelkreislauf Druck
entstanden. – Geber -4- mit Steckeinsatz -T40284- herausdrehen, dabei mit Maulschlüssel an der Kältemittelleitung -1- gegenhalten. Montageübersicht - Kältemittelleitungen
Geber für Kältemitteldruck und Kältemitteltemperatur G395 aus- und einbauen
VORSICHT _090.webp)
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe ölfrei montieren.
– Kältemittelleitungen auf richtigen Sitz prüfen und Geber für Kältemitteldruck und Kältemitteltemperatur -G395- festziehen, dabei mit Maulschlüssel gegenhalten.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
Gaskühler aus- und einbauen
Gaskühler aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
♦ Verschlussstopfen-Set Motor -VAS 6122-
Ausbauen
Offene Leitungen und Anschlüsse sofort mit sauberen Verschlussstopfen aus Verschlussstopfen-Set Motor -VAS 6122- verschließen.
Wird der Gaskühler ersetzt:
– Vorgehensweise zum Ersetzen von Bauteilen im Kältemittelkreislauf beachten → Allgemeine Informationen - Klimaanlagen mit Kältemittel R744; Rep.-Gr.87; Bauteile ersetzen; Bauteile ersetzen.
Fortsetzung
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf entleeren.
– Kältemittelleitungen vom Gaskühler trennen → Rep.-Gr.87; Kältemittelleitungen vom Gaskühler trennen und verbinden.
– Kühlermodul zerlegen → Rep.-Gr.19; Kühler/Kühlerlüfter; Kühlermodul zerlegen und zusammenbauen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
– Dichtringe und Verliersicherungen ölfrei montieren.
– Funktion „Elektrisch angesteuerte Ventile des Kältemittelkreislaufs zum Absaugen, Evakuieren und Befüllen öffnen“ mit → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.
– → Klimaanlagen mit Kältemittel R744 - Allgemeine Hinweise; Rep.-Gr.87; Arbeiten mit der Klima-Service-Station; Kältemittelkreislauf befüllen.
Anzugsdrehmomente
♦ → Rep.-Gr.87; Montageübersicht - Kältemittelleitungen
