Volkswagen ID.3: Montageübersicht - Kindersitzverankerungen hinten. Kindersitzverankerung vorn aus- und einbauen. Einbauorteübersicht - Airbag-System

Montageübersicht - Kindersitzverankerungen hinten

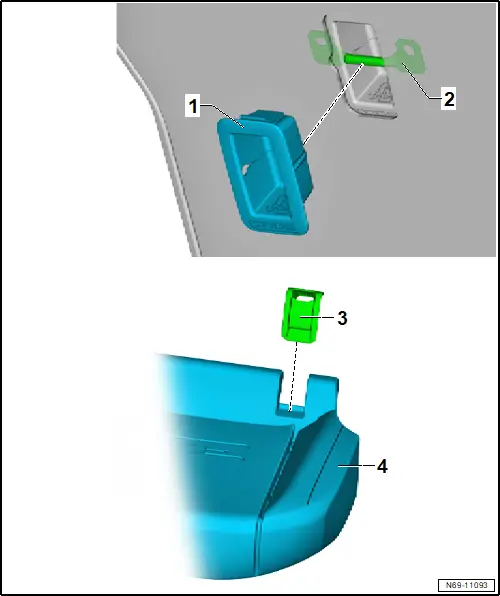

Montageübersicht - Kindersitzverankerungen hinten

1 - Abdeckung Kindersitzverankerung Rücksitzlehne

❏ 2 Stück

2 - Kindersitzverankerung oben

❏ kann nicht einzeln ersetzt werden

❏ 2 Stück

3 - Führung Kindersitzverankerung Sitzbank

❏ 4 Stück

❏ → Rep.-Gr. 74 ; Bezug und Polster Rücksitzbank aus- und einbauen

4 - Sitzbank

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitzbank / Einzelsitze

❏ → Rep.-Gr. 72 ; Sitzbank / Einzelsitze aus- und einbauen

Kindersitzverankerung vorn aus- und einbauen

Kindersitzverankerung vorn aus- und einbauen

Ausbauen

– Vordersitz Beifahrerseite ausbauen → Rep.-Gr. 72 ; Vordersitz aus- und einbauen .

– Sitzverkleidung Innenseite ausbauen → Rep.-Gr. 72 ; Sitzverkleidung Innenseite aus- und einbauen .

– Sitzverkleidung Außenseite ausbauen → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen .

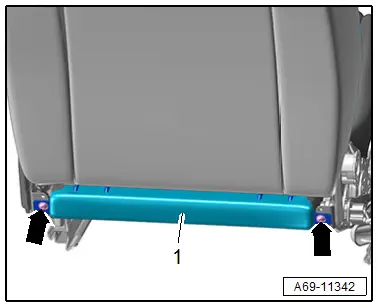

– Schrauben -Pfeile- herausdrehen.

– Stoffabdeckung von Kindersitzverankerung vorn -1- abziehen, dazu Keder oben und unten aushängen.

– Kindersitzverankerung vorn -1- nach hinten abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 69 ; Montageübersicht - Kindersitzverankerungen vorn

Einbauorteübersicht - Airbag-System

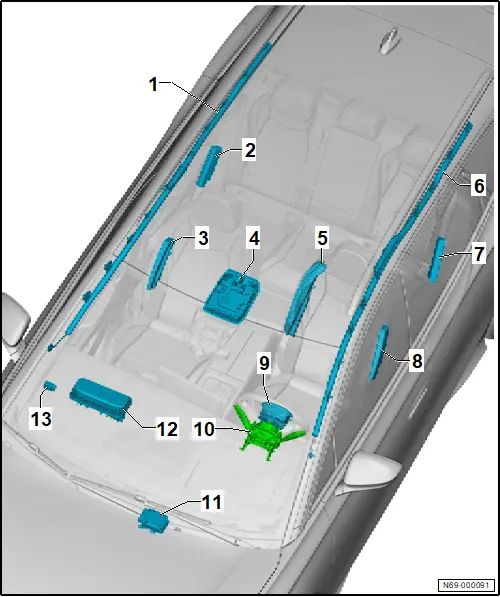

Einbauorteübersicht - Airbag-System

Übersicht ist beispielhaft für einen Linkslenker dargestellt, bei Rechtslenkern ist die Anordnung spiegelbildlich.

1 - Kopfairbag Beifahrerseite

❏ Linkslenker: mit Zünder für Kopfairbag Beifahrerseite - N252 -

❏ Rechtslenker: mit Zünder für Kopfairbag Fahrerseite - N251 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Kopfairbag

❏ → Rep.-Gr. 69 ; Kopfairbag mit Zünder aus- und einbauen

2 - Seitenairbag hinten Beifahrerseite

❏ ausstattungs-/baustandsabhängig

❏ Linkslenker: mit Zünder für Seitenairbag hinten Beifahrerseite - N202 -

❏ Rechtslenker: mit Zünder für Seitenairbag hinten Fahrerseite - N201 -

❏ → Rep.-Gr. 69 ; Seitenairbags; Montageübersicht - Seitenairbag hinten

❏ → Rep.-Gr. 69 ; Seitenairbags; Seitenairbag hinten mit Zünder aus- und einbauen

3 - Seitenairbag vorn Beifahrerseite

❏ Linkslenker: mit Zünder für Seitenairbag Beifahrerseite - N200 -

❏ Rechtslenker: mit Zünder für Seitenairbag Fahrerseite - N199 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Seitenairbag vorn, Außenseite

❏ → Rep.-Gr. 69 ; Seitenairbag vorn Außenseite aus- und einbauen

4 - Kontrollleuchte für Airbag Beifahrerseite aus - K145 -

❏ nur mit → Elektrische Anlage; Rep.-Gr. 96 ; Bedienelemente; Dachmodul vorn WX3 aus- und einbauen zu ersetzen

❏ → Elektrische Anlage; Rep.-Gr. 96 ; Bedienelemente; Innenleuchte/Leseleuchte vorn aus- und einbauen

5 - Seitenairbag vorn Fahrerseite mit Zünder für Interaktionsairbag zum Insassenkollisionsschutz Fahrerseite - N737 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Seitenairbag vorn, Innenseite

❏ → Rep.-Gr. 69 ; Seitenairbag vorn Innenseite aus- und einbauen

6 - Kopfairbag Fahrerseite

❏ Linkslenker: mit Zünder für Kopfairbag Fahrerseite - N251 -

❏ Rechtslenker: mit Zünder für Kopfairbag Beifahrerseite - N252 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Kopfairbag

❏ → Rep.-Gr. 69 ; Kopfairbag mit Zünder aus- und einbauen

7 - Seitenairbag hinten Fahrerseite

❏ ausstattungs-/baustandsabhängig

❏ Linkslenker: mit Zünder für Seitenairbag hinten Fahrerseite - N201 -

❏ Rechtslenker: mit Zünder für Seitenairbag hinten Beifahrerseite - N202 -

❏ → Rep.-Gr. 69 ; Seitenairbags; Montageübersicht - Seitenairbag hinten

❏ → Rep.-Gr. 69 ; Seitenairbags; Seitenairbag hinten mit Zünder aus- und einbauen

8 - Seitenairbag vorn Fahrerseite

❏ Linkslenker: mit Zünder für Seitenairbag Fahrerseite - N199 -

❏ Rechtslenker: mit Zünder für Seitenairbag Beifahrerseite - N200 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Seitenairbag vorn, Außenseite

❏ → Rep.-Gr. 69 ; Seitenairbag vorn Außenseite aus- und einbauen

9 - Airbag-Einheit Fahrerseite mit Zünder für Airbag Fahrerseite - N95 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Airbag Fahrerseite

❏ → Rep.-Gr. 69 ; Airbag-Einheit mit Zünder aus- und einbauen

10 - Steuergerät für Lenksäulenelektronik - J527 -

❏ → Elektrische Anlage; Rep.-Gr. 94 ; Schaltermodul Lenksäule; Steuergerät für LenksäulenelektronikJ527 aus- und einbauen

11 - Steuergerät für Airbag - J234 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Steuergerät für Airbag

❏ → Rep.-Gr. 69 ; Steuergerät für Airbag J234 aus- und einbauen

12 - Airbag-Einheit Beifahrerseite

❏ mit Zünder 1 für Airbag Beifahrerseite - N131 -

❏ mit Beifahrerairbag-Einheit - NX3 - inkl. Zünder 1 für Airbag Beifahrerseite - N131 - und Zünder 2 für Airbag Beifahrerseite - N132 -

❏ → Rep.-Gr. 69 ; Montageübersicht - Airbag Beifahrerseite

❏ → Rep.-Gr. 69 ; Airbag-Einheit Beifahrerseite mit Zünder aus- und einbauen

13 - Schlüsselschalter für Abschaltung des Airbags Beifahrerseite - E224 -

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 69 ; Schlüsselschalter für Abschaltung des Airbags Beifahrerseite aus- und einbauen
