Volkswagen ID.3: Schließteil aus- und einbauen. Halter Deformationselemente aus- und einbauen, vorn. Halter Deformationselement aus- und einbauen, hinten

Schließteil aus- und einbauen

Schließteil aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Tür ausbauen → Rep.-Gr. 57 ; Tür aus- und einbauen .

– Radhausschale vorn ausbauen → Rep.-Gr. 66 ; Radhausschale vorn aus- und einbauen .

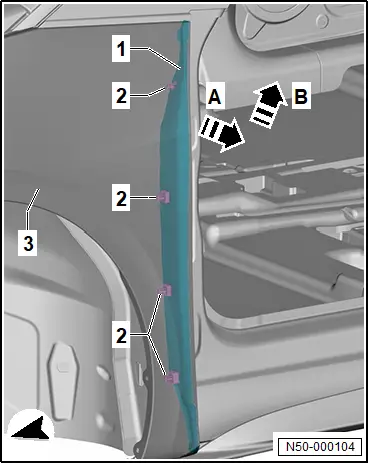

– Rasthaken -2- entriegeln.

– Schließteil -1- im oberen Bereich in -Pfeilrichtung A- etwas vom Kotflügel -3- abziehen und nach oben in -Pfeilrichtung B- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

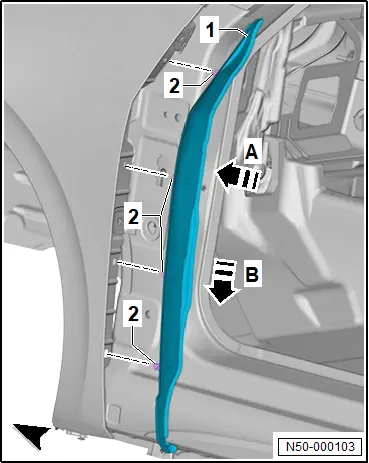

– Schließteil -1- in -Pfeilrichtung A- und -Pfeilrichtung B- am Kotflügel ausrichten.

– Schließteil in -Pfeilrichtung A- an Kotflügel drücken, bis Rasthaken -2- verriegeln.

Halter Deformationselemente aus- und einbauen, vorn

Halter Deformationselemente aus- und einbauen, vorn

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Einstelllehre - 3371 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Kotflügel ausbauen → Rep.-Gr. 50 ; Kotflügel aus- und einbauen .

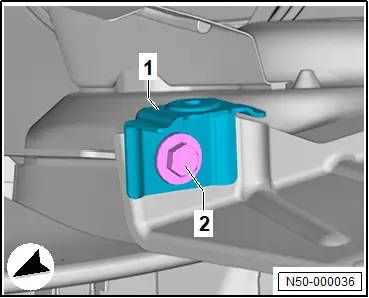

– Schrauben -2- herausdrehen.

– Deformationselement -1- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

Deformationselemente werden zusammen mit dem Kotflügel an die Frontklappe und Abdeckung Stoßfänger angepasst.

– Kotflügel spannungsfrei ausrichten.

– Spaltmaße mit Einstelllehre - 3371 - prüfen. Dazu → Kapitel „ Spaltmaße vorn “ beachten.

Anzugsdrehmomente

♦ → Rep.-Gr. 50 ; Montageübersicht - Kotflügel

Halter Deformationselement aus- und einbauen, hinten

Halter Deformationselement aus- und einbauen, hinten

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Einstelllehre - 3371 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Kotflügel ausbauen → Rep.-Gr. 50 ; Kotflügel aus- und einbauen .

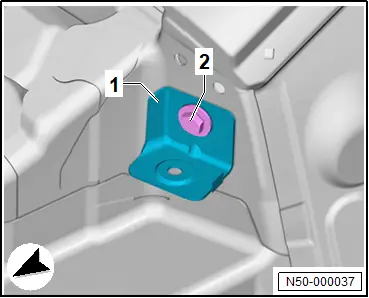

– Schrauben -2- herausdrehen.

– Halter Deformationselement -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Kotflügel spannungsfrei ausrichten.

– Spaltmaße mit Einstelllehre - 3371 - prüfen. Dazu → Kapitel „ Spaltmaße vorn “ beachten.

Anzugsdrehmomente

♦ → Rep.-Gr. 50 ; Montageübersicht - Kotflügel
