Volkswagen ID.3: Montageübersicht - Lendenwirbelstütze. Montageübersicht - Sitzneigungsverstellung. Montageübersicht - Sitztiefenverstellung

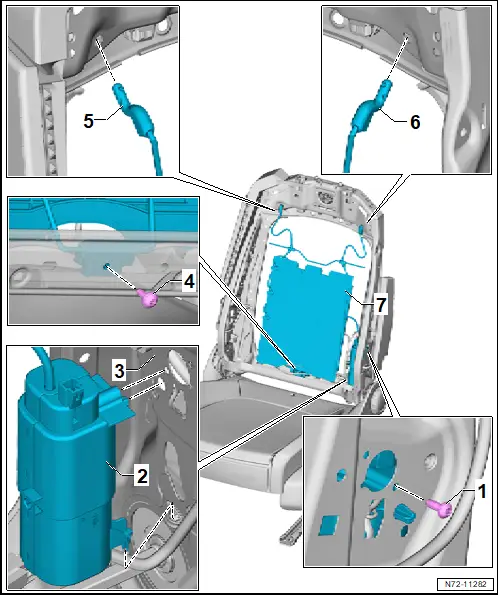

Montageübersicht - Lendenwirbelstütze

Montageübersicht - Lendenwirbelstütze

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Schraube

❏ 2 Nm

2 - Kompressor für Multikontursitz im Fahrersitz - V439 - / Kompressor für Multikontursitz im Beifahrersitz - V440 -

❏ nicht einzeln ersetzbar

❏ → Rep.-Gr. 72 ; Lendenwirbelstütze aus- und einbauen

3 - Lehnenrahmen

4 - Schraube

❏ 6,5 Nm

5 - Draht

6 - Draht

7 - Lendenwirbelstütze

❏ → Rep.-Gr. 72 ; Lendenwirbelstütze aus- und einbauen

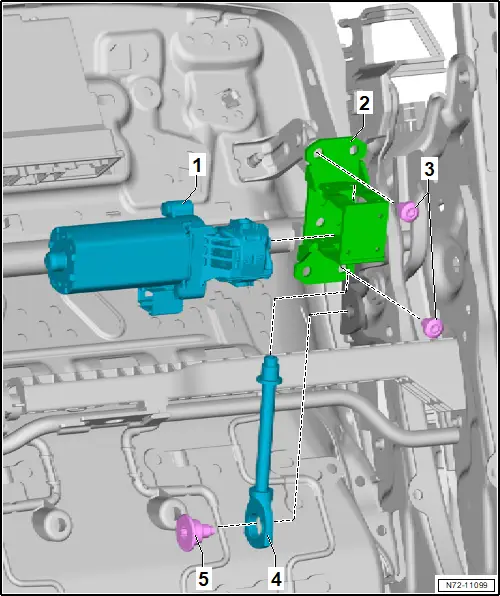

Montageübersicht - Sitzneigungsverstellung

Montageübersicht - Sitzneigungsverstellung

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Motor für Neigungsverstellung des Fahrersitzes - V243 - / Motor für Neigungsverstellung des Beifahrersitzes - V244 -

❏ → Rep.-Gr. 72 ; Sitzneigungsverstellung aus- und einbauen

2 - Halter

3 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 10 Nm

4 - Einstellspindel

5 - Schraube

❏ nach Demontage ersetzen

❏ 20 Nm

Montageübersicht - Sitztiefenverstellung

Montageübersicht - Sitztiefenverstellung

1 - Trägerplatte Sitztiefenverstellung

❏ → Rep.-Gr. 72 ; Sitztiefenverstellung aus- und einbauen

2 - Schraube

❏ 4 Stück

❏ 6 Nm

3 - Blende für Sitztiefenverstellung

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 72 ; Sitztiefenverstellung aus- und einbauen

4 - Griff für Sitztiefenverstellung

❏ nach Demontage ersetzen

❏ → Rep.-Gr. 72 ; Sitztiefenverstellung aus- und einbauen

5 - Mutter

❏ 4 Stück

❏ nach Demontage ersetzen

❏ 6 Nm
