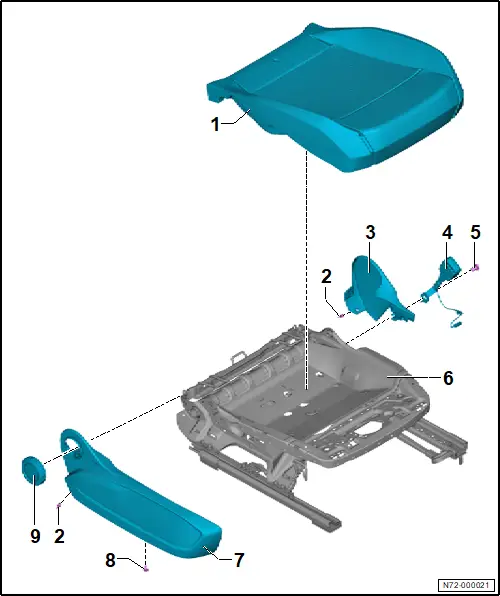

Montageübersicht - Sitzwanne, Starrsitz

Montageübersicht - Sitzwanne, Starrsitz

Die Übersicht ist beispielhaft für einen Linkslenker dargestellt

1 - Polster

❏ → Rep.-Gr. 74 ; Montageübersicht - Bezug und Polster Sitzwanne

❏ → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne aus- und einbauen

❏ → Rep.-Gr. 74 ; Bezug und Polster Sitzwanne trennen

2 - Spreizniet

❏ 2 Stück

3 - Sitzverkleidung Innenseite

❏ → Rep.-Gr. 72 ; Sitzverkleidung Innenseite aus- und einbauen

4 - Gurtschloss

❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn

❏ → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen

5 - Schraube

❏ Anzugsdrehmoment → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn

6 - Sitzwanne

7 - Sitzverkleidung Außenseite

❏ → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen

8 - Schraube

❏ 2 Nm

9 - Griff für Lehnenverstellung

❏ → Rep.-Gr. 72 ; Griff für Lehnenverstellung aus- und einbauen

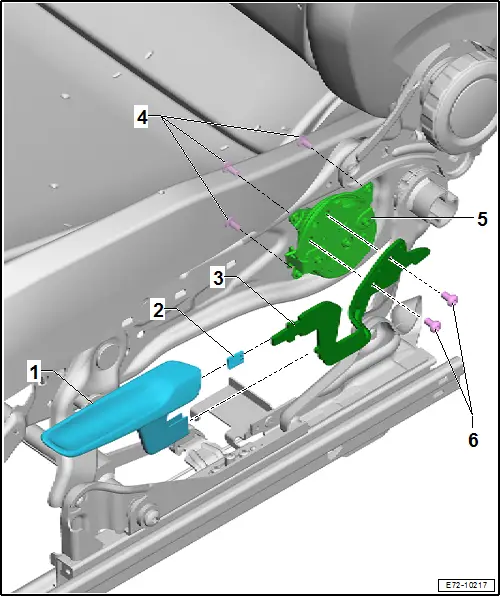

Montageübersicht - Sitzhöhenverstellung, manuell verstellbar

Montageübersicht - Sitzhöhenverstellung, manuell verstellbar

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Griff für Sitzhöhenverstellung

❏ → Rep.-Gr. 72 ; Griff für Sitzhöhenverstellung aus- und einbauen

2 - Halteklammer

3 - Betätigungshebel für Sitzhöhenverstellung

4 - Schraube

❏ 3 Stück

❏ 10 Nm

5 - Verstellelement

6 - Schraube

❏ 2 Stück

❏ 8 Nm

Montageübersicht - Sitzhöhenverstellung, elektrisch verstellbar

Montageübersicht - Sitzhöhenverstellung, elektrisch verstellbar

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Schraube

❏ 3 Stück

❏ nach Demontage ersetzen

❏ 6,5 Nm

2 - Motor für Höhenverstellung des Fahrersitzes - V245 - / Motor für Höhenverstellung des Beifahrersitzes - V246 -

❏ → Rep.-Gr. 72 ; Sitzhöhenverstellung aus- und einbauen, elektrisch verstellbar

3 - Sitzwanne
