Volkswagen ID.3: Querträger Kofferraumboden ersetzen. Montageübersicht - Deckblech Längsträger. Montageübersicht - Längsträger hinten Teilstück
Querträger Kofferraumboden ersetzen Beim
Schweißen, Löten und Trennen mit Funken erzeugenden Werkzeugen in
geschäumten Bereichen können gesundheitsschädigende Gase entstehen. – Nicht näher als 15 mm an Schaumformteilen schweißen, löten oder trennen – Arbeiten mit Absaugung vornehmen Beschädigungsgefahr von darunterliegenden Verstärkungen durch zu tief gehende Trennschnitte. – Trennschnitte nur mit Karosseriesäge ausführen. – Ein Nachschweißen der Verstärkungen ist aus Sicherheitsgründen nicht zulässig. Verringerung der Festigkeit durch zu weit aussenliegende Schweißpunkte – Die RP-Schweißpunkte müssen so weit wie möglich von der Außenkante des Schweißflansches entfernt gesetzt werden. Beeinträchtigung der Haftung des Klebstoffs durch zu frühes auftragen möglich – Neuteil muss innerhalb von 90 Minuten eingeschweißt werden. Sicherheitshinweise beachten → Rep.-Gr.00; Sicherheitshinweise. Es dürfen nur von der Volkswagen AG freigegebene Werkzeuge und Betriebseinrichtungen verwendet werden → Rep.-Gr.00; Werkzeuge. Querträger Kofferraumboden ersetzen
WARNUNG
HINWEIS HINWEIS HINWEIS
Ausbauen
Kofferaumboden mitte ausgebaut (Teilstück) → Rep.-Gr.53; Kofferraumboden mitte ersetzen.

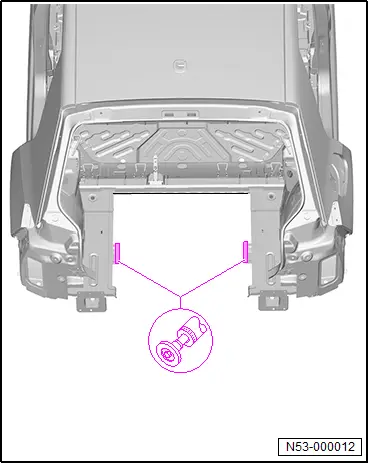

– Originalverbund lösen.

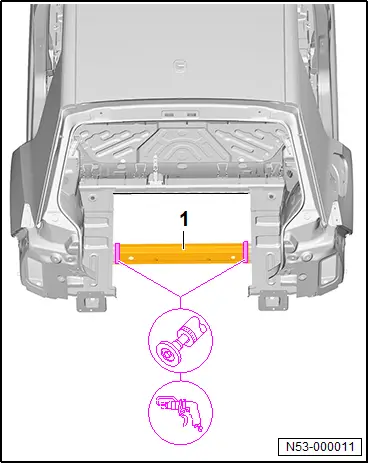

– Querträger Kofferaumboden -1- abnehmen.
– Reststücke entfernen.
– Klebstoffreste vollständig entfernen.
– Klebeflächen und Schweißflächen metallisch blank schleifen und reinigen.
_399.webp)
Einbauen
♦ 2K-Karosserieklebstoff Zuordung siehe → Elektronischer Teilekatalog (ETKA)
Bedingung
● Neuteile müssen auf Rädern oder Richtwinkel-Stecksatz stehendem Fahrzeug eingepasst und fixiert werden.

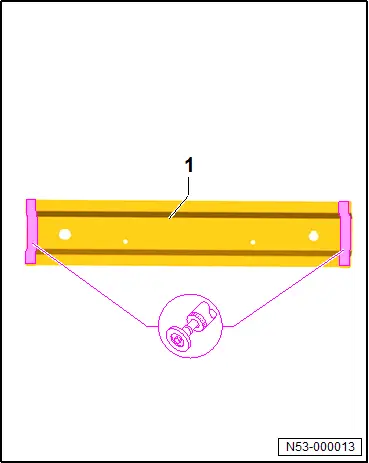

– Schweißflächen und Klebeflächen am Neuteil -1- metallisch blank schleifen und reinigen.
_041.webp)
– 2K-Karosserieklebstoff vollflächig auftragen.
_005.webp)
– Neuteil -1- einpassen und fixieren.
– Passung mit Anbauteilen prüfen.

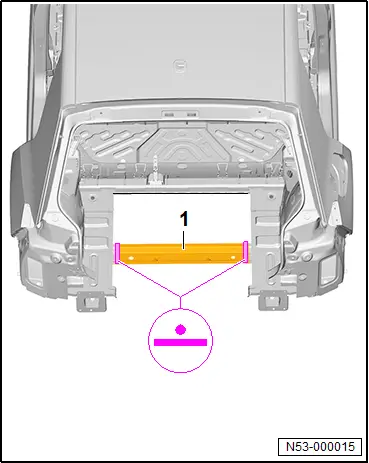

– Neuteil -1- einschweißen, RP-Punktnaht.
– Kofferaumboden mitte einbauen (Teilstück) → Rep.-Gr.53; Kofferraumboden mitte ersetzen.
_033.webp)
Montageübersicht - Deckblech Längsträger

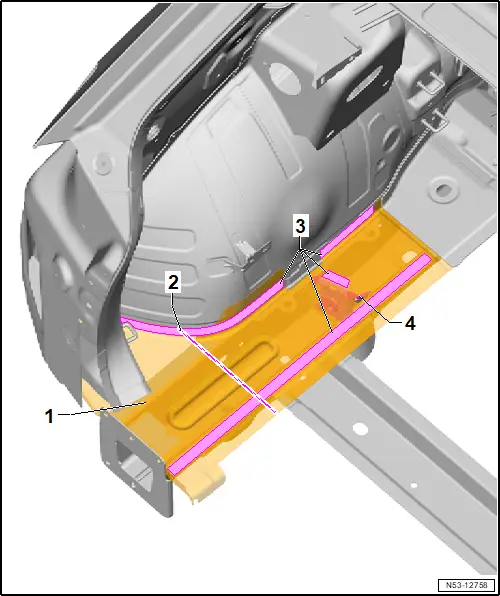

Montageübersicht - Deckblech Längsträger
Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt
1 - Deckblech
❏ Längsträger
❏ → Rep.-Gr.53; Deckblech Längsträger ersetzen
2 - Trennschnitt
3 - geklebter Bereich
4 - Schaumformteil
❏ → Rep.-Gr.00; Schaumformteile
Montageübersicht - Längsträger hinten Teilstück

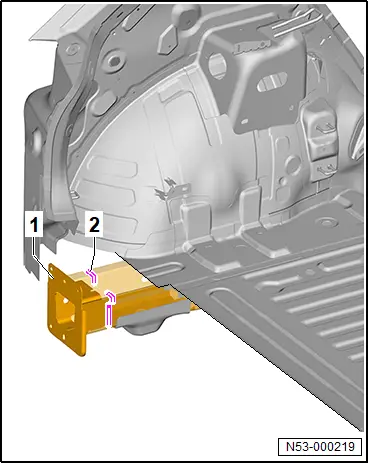

Montageübersicht - Längsträger hinten Teilstück
Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt
1 - Längsträger hinten
❏ → Rep.-Gr.53; Längsträger hinten ersetzen - Teilstück
2 - Trennschnitt
