Volkswagen ID.3: Montageübersicht - Motor vorn, Rechtslenker. Montageübersicht - Motor vorn, Linkslenker. Montageübersicht - Motor hinten

Montageübersicht - Motor vorn, Rechtslenker

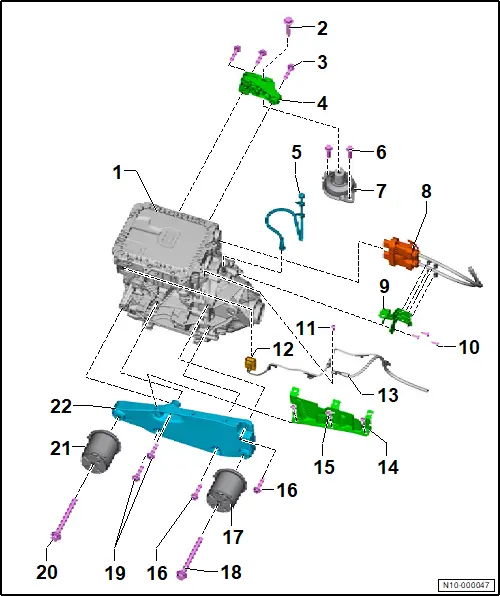

Montageübersicht - Motor vorn, Rechtslenker

1 - Drehstromantrieb 2 - VX97 -

❏ mit Fahrmotor 2 für Elektroantrieb - V717 -

❏ mit Geber für Temperatur des Fahrmotors 2 - G1146 -

❏ mit Geber 1 für Rotorposition des Fahrmotors 2 - G1147 -

❏ mit Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb aus- und einbauen

❏ → Rep.-Gr. 10 ; Motor vorn ausbauen

❏ → Rep.-Gr. 10 ; Motor vorn einbauen

2 - Schraube für Getriebelager

❏ nach Demontage ersetzen

❏ 70 Nm +90°

3 - Schraube für Getriebestütze

❏ 3 Stück

❏ nach Demontage ersetzen

❏ 50 Nm +90°

4 - Getriebestütze

5 - Entlüftungsleitung für Getriebe

6 - Schraube für Getriebelager

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 50 Nm +90°

7 - Getriebelager

❏ → Rep.-Gr. 10 ; Getriebelager aus- und einbauen

8 - Hochvoltstecker für Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

9 - Kabelführung für Hochvoltleitung

10 - Schraube für Kabelführung

❏ 3 Stück

❏ 8 Nm

11 - Schraube für Potenzialausgleichsleitung

❏ 8 Nm

12 - Elektrische Steckverbindung für Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

13 - Potenzialausgleichsleitung

14 - Abdeckblech

15 - Schraube

❏ 3 Stück

❏ 8 Nm

16 - Schraube für Motorstütze

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 50 Nm +90°

17 - Motorlager vorn

❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 40 ; Aggregateträger; Motorlager vorn ersetzen

18 - Schraube für Motorlager vorn

❏ nach Demontage ersetzen

❏ 130 Nm +180°

19 - Schraube für Motorstütze

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 50 Nm +90°

20 - Schraube für Motorlager vorn

❏ nach Demontage ersetzen

❏ 130 Nm +180°

21 - Motorlager vorn

❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 40 ; Aggregateträger; Motorlager vorn ersetzen

22 - Motorstütze

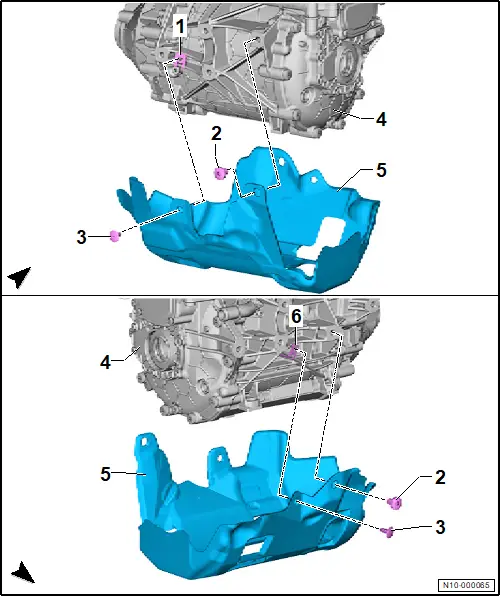

Montageübersicht - Geräuschdämpfung Motor

Geräuschdämpfung ist ausstattungs-/baustandsabhängig verbaut.

1 - Halteklammer

2 - Clip/Schraube

- ausstattungs-/baustandsabhängig

- Schraube mit Unterlegscheibe

- 2 Stück

- 5 Nm

3 - Clip

- 2 Stück

4 - Drehstromantrieb 2 - VX97 -

5 - Geräuschdämpfung

6 - Halteklammer

Montageübersicht - Motor vorn, Linkslenker

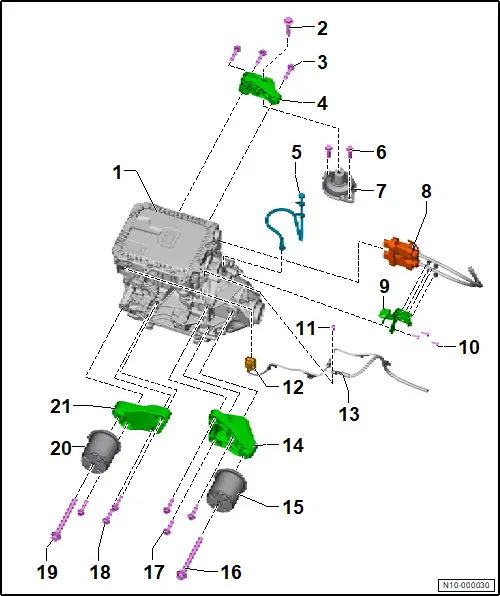

Montageübersicht - Motor vorn, Linkslenker

1 - Drehstromantrieb 2 - VX97 -

❏ mit Fahrmotor 2 für Elektroantrieb - V717 -

❏ mit Geber für Temperatur des Fahrmotors 2 - G1146 -

❏ mit Geber 1 für Rotorposition des Fahrmotors 2 - G1147 -

❏ mit Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb aus- und einbauen

❏ → Rep.-Gr. 10 ; Motor vorn ausbauen

❏ → Rep.-Gr. 10 ; Motor vorn einbauen

2 - Schraube für Getriebelager

❏ nach Demontage ersetzen

❏ 70 Nm +90°

3 - Schraube für Getriebestütze

❏ 3 Stück

❏ nach Demontage ersetzen

❏ 50 Nm +90°

4 - Getriebestütze

5 - Entlüftungsleitung für Getriebe

6 - Schraube für Getriebelager

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 50 Nm +90°

7 - Getriebelager

❏ → Rep.-Gr. 10 ; Getriebelager aus- und einbauen

8 - Hochvoltstecker für Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

9 - Kabelführung für Hochvoltleitung

10 - Schraube für Kabelführung

❏ 3 Stück

❏ 8 Nm

11 - Schraube für Potenzialausgleichsleitung

❏ 8 Nm

12 - Elektrische Steckverbindung für Leistungs- und Steuerelektronik 2 für Elektroantrieb - JX4 -

13 - Potenzialausgleichsleitung

14 - Motorstütze

15 - Motorlager vorn

❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 40 ; Aggregateträger; Motorlager vorn ersetzen

16 - Schraube für Motorlager

❏ nach Demontage ersetzen

❏ 130 Nm +180°

17 - Schraube für Motorstütze

❏ 3 Stück

❏ nach Demontage ersetzen

❏ 50 Nm +90°

18 - Schraube für Motorstütze

❏ 3 Stück

❏ nach Demontage ersetzen

❏ 50 Nm +90°

19 - Schraube für Motorlager

❏ nach Demontage ersetzen

❏ 130 Nm +180°

20 - Motorlager vorn

❏ → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 40 ; Aggregateträger; Motorlager vorn ersetzen

21 - Motorstütze

Montageübersicht - Geräuschdämpfung Motor

Die Geräuschdämpfung ist ausstattungs-/baustandsabhängig verbaut.

1 - Halteklammer

2 - Clip/Schraube

- ausstattungs-/baustandsabhängig

- Schraube mit Unterlegscheibe

- 2 Stück

- 5 Nm

3 - Clip

- 2 Stück

4 - Drehstromantrieb 2 - VX97 -

5 - Geräuschdämpfung

6 - Halteklammer

Montageübersicht - Motor hinten

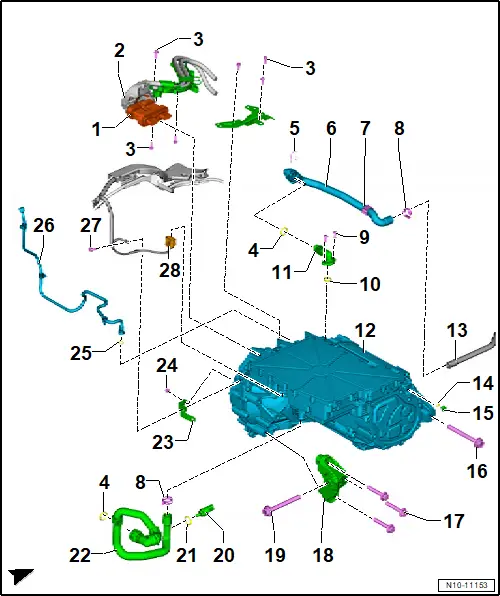

Montageübersicht - Motor hinten

1 - Elektrische Steckverbindung

❏ Hochvolt

2 - Kabelführung

3 - Schraube

❏ Baustandsabhängig 5 oder 6 Stück

❏ 8 Nm

4 - O-Ring

5 - Halteklammer

6 - Kühlmittelschlauch

7 - Clip

8 - Schelle

9 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 8 Nm +90°

10 - O-Ring

❏ nach Demontage ersetzen

11 - Anschlussstutzen

12 - Drehstromantrieb - VX54 -

❏ mit Leistungs- und Steuerelektronik für Elektroantrieb - JX1 -

❏ → Rep.-Gr. 93 ; Leistungs- und Steuerelektronik für Elektroantrieb aus- und einbauen

❏ → Rep.-Gr. 10 ; Motor hinten ausbauen

❏ → Rep.-Gr. 10 ; Motor hinten einbauen

13 - Kühlmittelrohr

❏ zum Ausbauen, Hochvoltbatterie ausbauen → Rep.-Gr. 93 ; Hochvoltbatterie-Einheit

14 - O-Ring

15 - Entlüftungsventil

❏ Spezial-Gleitmittel für Dichtsitz → Elektronischer Teilekatalog (ETKA)

❏ nach Demontage ersetzen

16 - Schraube

❏ 2 Stück

❏ nach Demontage ersetzen

❏ 130 Nm +180°

17 - Schraube

❏ 3 Stück

❏ nach Demontage ersetzen

❏ 70 Nm +180°

18 - Motorstütze

19 - Schraube

❏ nach Demontage ersetzen

❏ 130 Nm +180°

20 - Temperaturfühler - G18 -

❏ → Rep.-Gr. 19 ; Temperaturfühler G18 aus- und einbauen

21 - O-Ring

❏ nach Demontage ersetzen

22 - Kühlmittelschlauch

23 - Halter

❏ Anschraubpunkt für Potenzialausgleichsleitung

❏ an Doppelschraube befestigt

❏ Doppelschraube 8 Nm +45°

24 - Mutter

❏ 8 Nm

25 - O-Ring

26 - Entlüftungsleitung

27 - Schraube

❏ 8 Nm

28 - Elektrische Steckverbindung
