Volkswagen ID.3: Montageübersicht - Radhausschale hinten. Radhausschale vorn aus- und einbauen. Radhausschale hinten aus- und einbauen

Montageübersicht - Radhausschale hinten

Montageübersicht - Radhausschale hinten

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

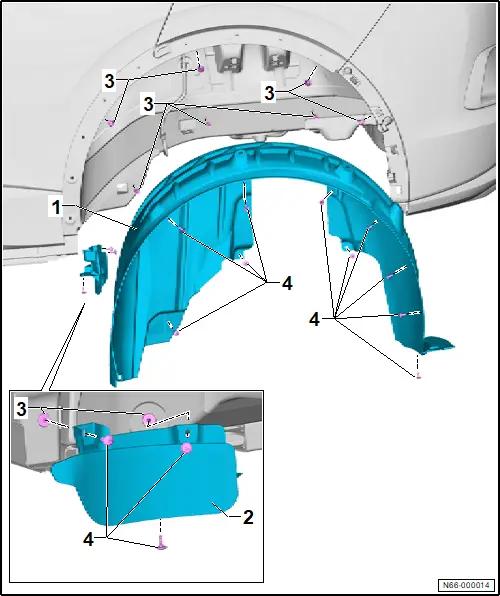

1 - Radhausschale hinten

❏ → Rep.-Gr. 66 ; Radhausschale hinten aus- und einbauen

2 - Unterholmverkleidung

❏ ausstattungs/baustandsabhängig vorhanden

❏ → Rep.-Gr. 66 ; Radhausschale; Unterholmverkleidung aus- und einbauen

3 - Spreizmutter

❏ Anzahl ausstattungs/baustandsabhängig

4 - Schraube

❏ Anzahl ausstattungs/baustandsabhängig

❏ 2 Nm

Radhausschale vorn aus- und einbauen

Radhausschale vorn aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Zur besseren Darstellung werden die folgenden Arbeitsabläufe bei ausgebauter Vorderachse abgebildet.

Lage und Anzahl der Schrauben und Spreizmutter modellabhängig.

Ausbauen

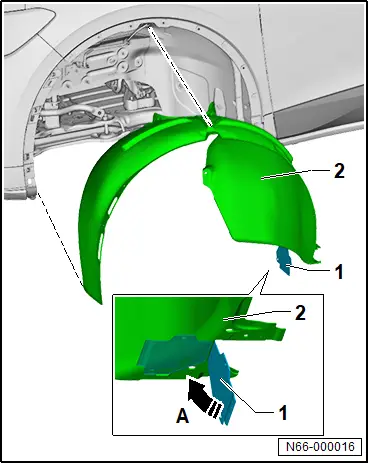

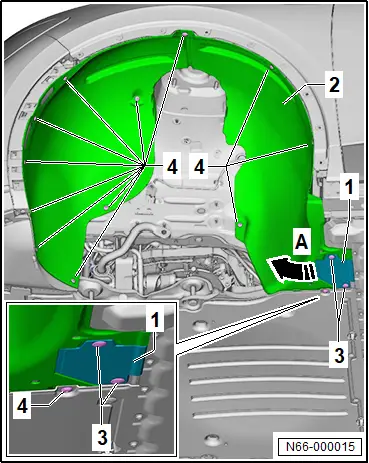

– Spreizniete -3- abhebeln.

– Schrauben -4- herausdrehen.

– Klappe -1- in -Pfeilrichtung A- abclipsen.

– Radhausschale vorn -2- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Klappe -1- in -Pfeilrichtung A- einclipsen.

– Radhausschale vorn -2- ausrichten.

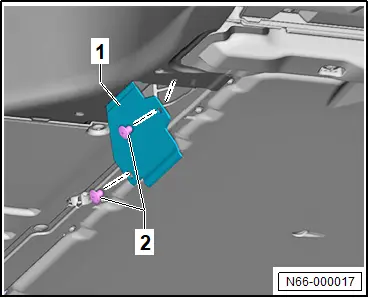

– Klappe -1- mit Spreiznieten -2- befestigen.

Anzugsdrehmomente

♦ → Rep.-Gr. 66 ; Montageübersicht - Radhausschale vorn

Radhausschale hinten aus- und einbauen

Radhausschale hinten aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Zur besseren Darstellung werden die folgenden Arbeitsabläufe bei ausgebauter Hinterachse abgebildet.

Position und Anzahl der Schrauben weichen ausstattungs-/baustandsabhängig ab.

Ausbauen

– Rad hinten ausbauen → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 44 ; Räder, Reifen; Rad ab- und anbauen .

Fahrzeuge mit Radlaufabdeckung hinten:

– Schrauben im Bereich Radlaufabdeckung hinten herausdrehen → Rep.-Gr. 66 ; Leisten / Blenden / Verbreiterungen / Verkleidungen; Radlaufabdeckung hinten aus- und einbauen .

Fortsetzung für alle Fahrzeuge

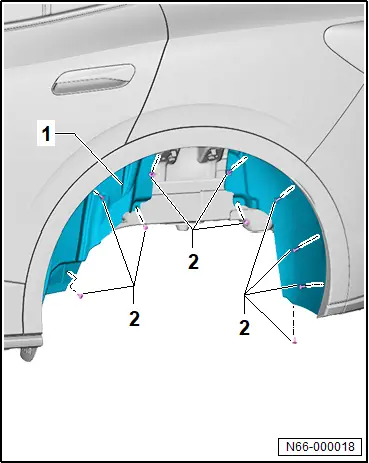

– Schrauben -2- herausdrehen.

– Radhausschale hinten -1- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 66 ; Montageübersicht - Radhausschale hinten

♦ → Rep.-Gr. 66 ; Leisten / Blenden / Verbreiterungen / Verkleidungen; Montageübersicht - Radlaufabdeckungen
