Spiegelkappe oben aus- und einbauen

Spiegelkappe oben aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

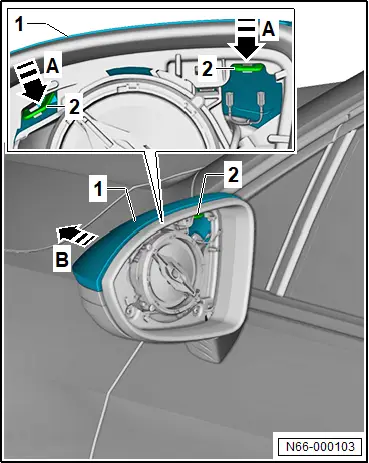

Ausbauen

– Spiegelglas ausbauen → Rep.-Gr. 66 ; Spiegelglas aus- und einbauen .

– Verrastungen -2- in -Pfeilrichtung A- entriegeln.

– Spiegelkappe oben -1- in -Pfeilrichtung B- abnehmen.

Fahrzeuge mit Warnleuchte für Spurwechselassistent im Außenspiegel links - K312 -

– Elektrische Steckverbindung trennen.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Spiegelkappe oben bis zum hörbaren Einrasten aufstecken.

Spiegelblende aus- und einbauen

Spiegelblende aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Spiegelglas ausbauen → Rep.-Gr. 66 ; Spiegelglas aus- und einbauen .

– Spiegelkappe oben ausbauen → Rep.-Gr. 66 ; Spiegelkappe oben aus- und einbauen .

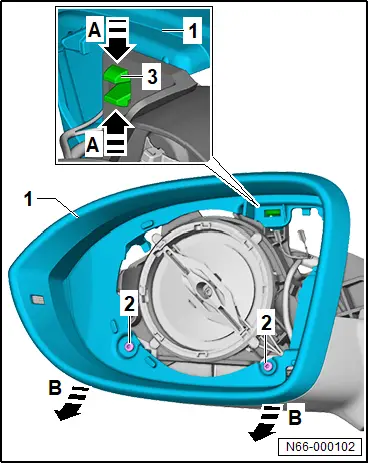

Fahrzeuge mit einer Verrastung in Spiegelblende:

– Schrauben -2- herausdrehen.

– Verrastungen -3- in -Pfeilrichtung A- zusammendrücken und entriegeln.

– Spiegelblende -1- in -Pfeilrichtung B- abziehen.

Fortsetzung für alle Fahrzeuge

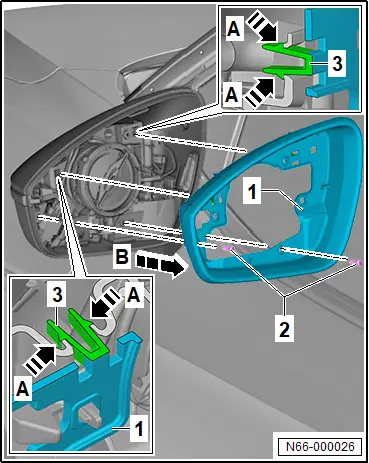

Fahrzeuge mit 2 Verrastungen in Spiegelblende:

– Schrauben -2- herausdrehen.

– Verrastungen -3- in -Pfeilrichtung A- zusammendrücken und entriegeln.

– Spiegelblende -1- in -Pfeilrichtung B- abziehen.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Spiegelblende aufstecken, bis Rasthaken hörbar einrasten.

Anzugsdrehmomente

♦ → Rep.-Gr. 66 ; Montageübersicht - Außenspiegel

Montageübersicht - Radhausschale vorn

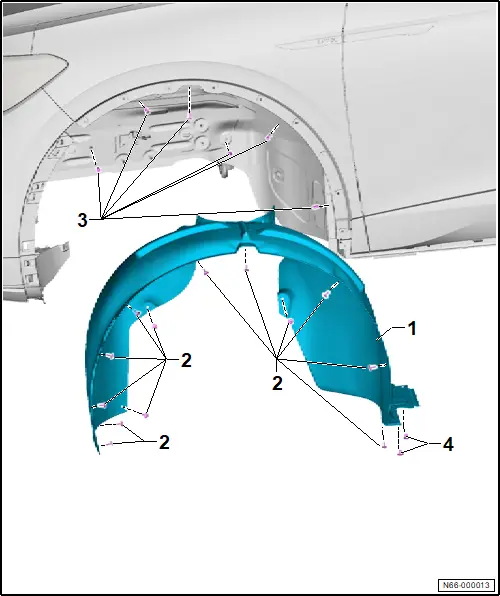

Montageübersicht - Radhausschale vorn

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Radhausschale vorn

❏ → Rep.-Gr. 66 ; Radhausschale vorn aus- und einbauen

2 - Schraube

❏ Anzahl ausstattungs-/baustandsabhängig

❏ 2 Nm

3 - Spreizmutter

❏ Anzahl ausstattungs-/baustandsabhängig

4 - Spreizniet oder Clip

❏ Befestigungselement ausstattungs-/baustandsabhängig

❏ 2 Stück
