Volkswagen ID.3: Montageübersicht - Soundsystem. Hochtonlautsprecher vorn R20/R22 aus- und einbauen. Tieftonlautsprecher vorn aus- und einbauen

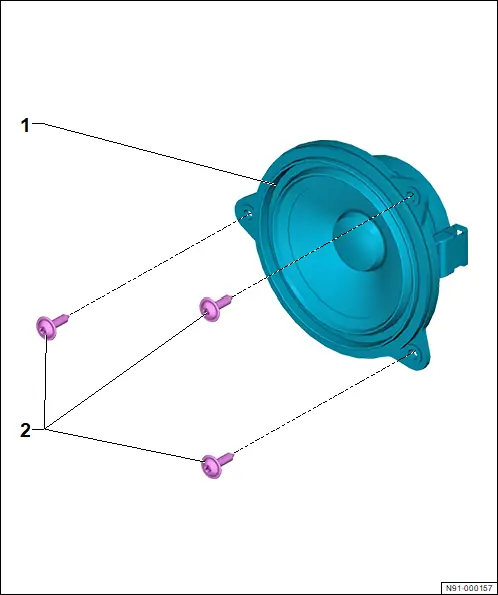

Montageübersicht - Soundsystem Lautsprecher für Notrufmodul 1 - Lautsprecher für Notrufmodul -R335- ❏ → Rep.-Gr.91; Lautsprecher für Notrufmodul R335 aus- und einbauen 2 - Schraube ❏ 3 Stück ❏ 1,5 Nm
Hochtonlautsprecher vorn R20/R22 aus- und einbauen Hochtonlautsprecher
vorn links -R20-/Hochtonlautsprecher vorn rechts -R22- werden zusammen
mit der A-Säulen-Verkleidung oben aus- und eingebaut. –
A-Säulen-Verkleidung oben ausbauen → Karosserie-Montagearbeiten Innen;
Rep.-Gr.70; Verkleidungen Innenraum; A-Säulen-Verkleidung oben aus- und
einbauen.

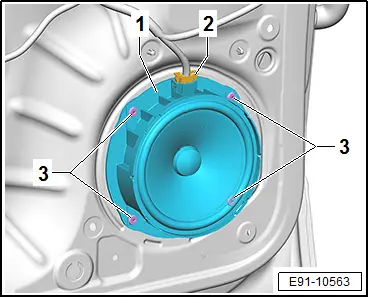

Tieftonlautsprecher vorn aus- und einbauen Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ♦ Blindnietzange ♦ Bohrmaschine ♦ geeigneter Spiralbohrer Ø ca. 4 mm Ausbauen –
Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen;
Rep.-Gr.70; Türverkleidungen vorn; Türverkleidung vorn aus- und
einbauen. – Elektrische Steckverbindung -2- trennen. Verletzungsgefahr der Augen durch umherfliegende Sägespäne. Augenreizungen und -verletzungen möglich. – Schutzbrille tragen. Korrosionsschäden durch Bohrspäne und Lackschäden. – Alle Bohrspäne aus der Tür entfernen und entstandene Lackschäden sofort ausbessern. – Blindniete -3- ausbohren und Lautsprecher -1- abnehmen. Montageübersicht - Soundsystem
Hochtonlautsprecher vorn R20/R22 aus- und einbauen
Tieftonlautsprecher vorn aus- und einbauen
VORSICHT
HINWEIS
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Bedingung
● Lautsprecher nur mit vorgegebenen Blindnieten befestigen → Elektronischer Ersatzteilkatalog (ETKA).
