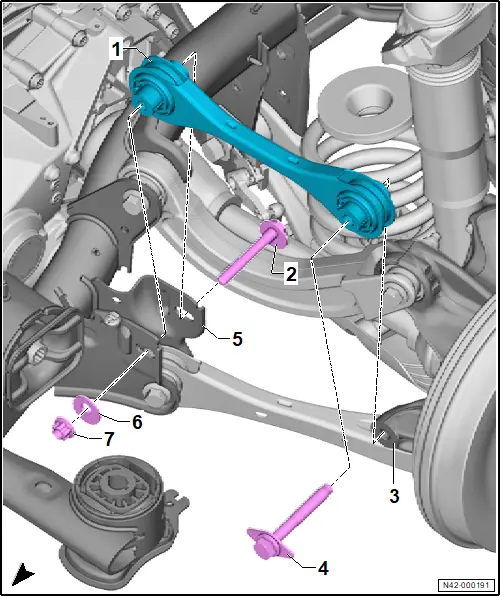

Montageübersicht - Spurstange

Montageübersicht - Spurstange

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Spurstange

❏ in Einbaulage zeigt die geschlossene Seite nach oben

❏ → Rep.-Gr. 42 ; Einbauorteübersicht - Hinterachse

❏ → Rep.-Gr. 42 ; Spurstange aus- und einbauen

2 - Exzenterschraube

❏ M 12 x 1,5

3 - Radlagergehäuse

❏ → Rep.-Gr. 42 ; Montageübersicht - Radlagerung

❏ → Rep.-Gr. 42 ; Radlagergehäuse aus- und einbauen

4 - Schraube

❏ nach Demontage ersetzen

❏ M 14 x 1,5 x 100

❏ 130 Nm +180°

5 - Aggregateträger

❏ → Rep.-Gr. 42 ; Montageübersicht - Aggregateträger

❏ → Rep.-Gr. 42 ; Aggregateträger fixieren

❏ → Rep.-Gr. 42 ; Aggregateträger mit Scherenhubtisch aufnehmen

❏ → Rep.-Gr. 42 ; Hinterachse aus- und einbauen

6 - Exzenterscheibe

7 - Mutter

❏ M 12 x 1,5 x 97,5

❏ 95 Nm

Steinschlagschutz für Federlenker aus- und einbauen

Steinschlagschutz für Federlenker aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Entriegelungs-Werkzeug - T10236 -

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

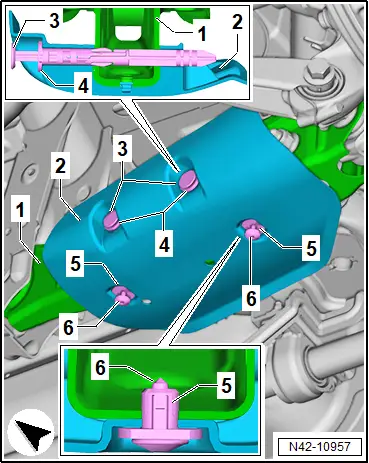

Ausbauen

– Schrauben -6- herausdrehen.

– Stifte -3- bis zum Anschlag mit Entriegelungs-Werkzeug - T10236 - herausziehen.

– Halteclipse -4- aus Federlenker -1- mit Entriegelungs-Werkzeug - T10236 - herausziehen.

– Steinschlagschutz für Federlenker -2- an Spreiznieten -5- vom Federlenker -1- abziehen und abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Auf die Zuordnung „L“ , „R“ und Fahrtrichtungspfeil achten.

Anzugsdrehmomente

♦ → Rep.-Gr. 42 ; Montageübersicht - Federlenker

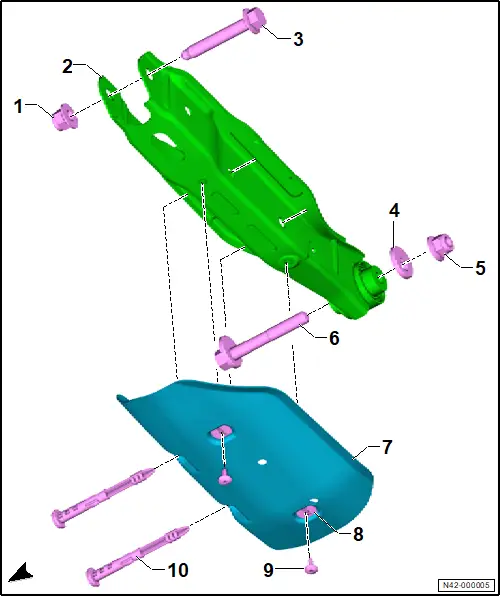

Montageübersicht - Federlenker

Montageübersicht - Federlenker

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Mutter

❏ nach Demontage ersetzen

❏ M 14 x 1,5

2 - Federlenker

❏ → Rep.-Gr. 42 ; Federlenker aus- und einbauen

3 - Schraube

❏ nach Demontage ersetzen

❏ M 14 x 1,5 x 90

❏ 130 Nm +180°

4 - Exzenterscheibe

5 - Mutter

❏ nach Demontage ersetzen

❏ M 14 x 1,5

❏ 190 Nm

6 - Exzenterschraube

❏ M 14 x 1,5 x 95

7 - Steinschlagschutz für Federlenker

❏ → Rep.-Gr. 42 ; Steinschlagschutz für Federlenker aus- und einbauen

8 - Spreizniet

❏ 2 Stück

9 - Schraube

❏ 2 Stück

❏ 2 Nm

10 - Halteclip

❏ 2 Stück

❏ nach Demontage ersetzen
