Volkswagen ID.3: Montageübersicht - Unterholm außen. Montageübersicht - Verstärkung für Unterholm. Montageübersicht - Verstärkung für Seitenteil (Crashstrebe)

Montageübersicht - Unterholm außen

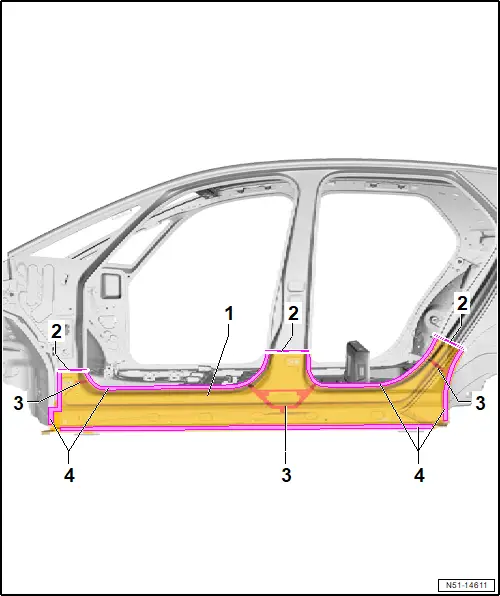

Montageübersicht - Unterholm außen

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Unterholm außen

❏ Abschnittsteil

❏ → Rep.-Gr.51; Unterholm außen ersetzen

2 - Trennschnitt

❏ Trennschnitt ist für andere Schadensumfänge mit anderen Trennschnitten kombinierbar.

3 - Schaumformteile

❏ → Rep.-Gr.00; Schaumformteile

4 - geklebter Bereich

Montageübersicht - Verstärkung für Unterholm

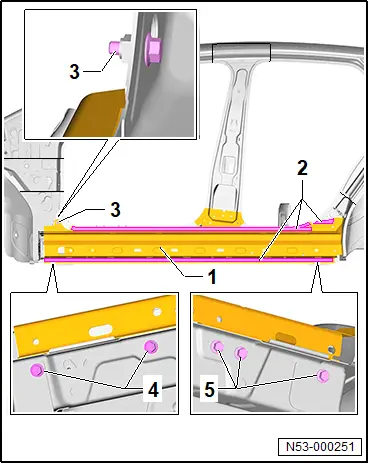

Montageübersicht - Verstärkung für Unterholm

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Verstärkung Unterholm

❏ → Rep.-Gr.51; Verstärkung für Unterholm ersetzen

2 - geklebter Bereich

3 - Schraube

❏ 2 Stück

❏ 55 Nm

4 - Schraube

❏ Unterboden vorn

❏ 2 Stück

❏ 55 Nm

5 - Schraube

❏ Unterboden hinten

❏ 3 Stück

❏ 55 Nm

Montageübersicht - Verstärkung für Seitenteil (Crashstrebe)

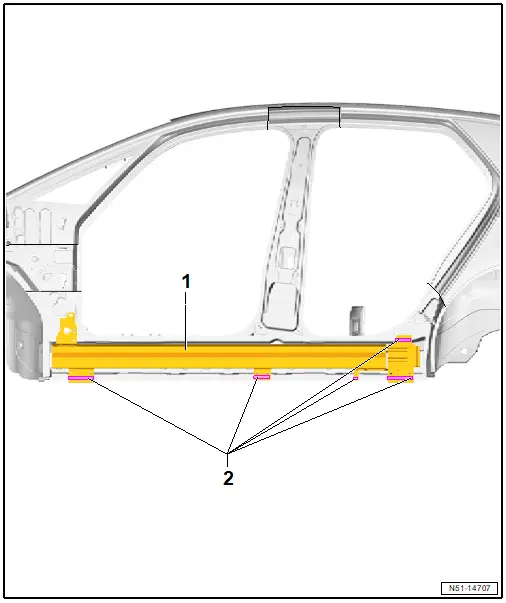

Montageübersicht - Verstärkung für Seitenteil (Crashstrebe)

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Verstärkung für Seitenteil

❏ Aluminium Bauteil

❏ → Rep.-Gr.51; Verstärkung für Seitenteil ersetzen (Crashstrebe)

2 - geklebter Bereich
