Volkswagen ID.3: Montageübersicht - Vordersitz, Top-Sport. Montageübersicht - Lehne vorn. Montageübersicht - Lehne vorn, Top-Sport

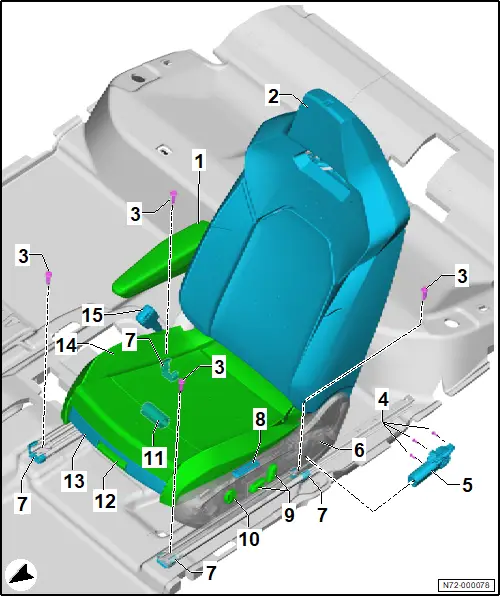

Montageübersicht - Vordersitz, Top-Sport

Montageübersicht - Vordersitz, Top-Sport

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Mittelarmlehne vorn

❏ → Rep.-Gr. 68 ; Montageübersicht - Mittelarmlehne vorn

❏ → Rep.-Gr. 68 ; Mittelarmlehne vorn aus- und einbauen

2 - Lehne vorn

❏ → Rep.-Gr. 72 ; Montageübersicht - Lehne vorn

❏ → Rep.-Gr. 72 ; Lehne vorn aus- und einbauen

3 - Schraube

❏ 4 Stück

❏ 40 Nm

4 - Schraube

❏ 3 Stück

❏ nach Demontage ersetzen

❏ 6,5 Nm

5 - Motor für Höhenverstellung des Fahrersitzes - V245 - / Motor für Höhenverstellung des Beifahrersitzes - V246 -

❏ → Rep.-Gr. 72 ; Sitzhöhenverstellung aus- und einbauen, elektrisch verstellbar

6 - Sitzverkleidung Außenseite

❏ → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen

7 - Abdeckung Sitzschiene

❏ modellabhängig 2 oder 4 Stück

8 - Bedienungseinheit für Memoryeinstellung Fahrerseite - E464 - / Bedienungseinheit für Memoryeinstellung Beifahrerseite - E465 -

❏ → Rep.-Gr. 72 ; Bedienungseinheit für Memoryeinstellung E464/E465 aus- und einbauen

9 - Bedienungseinheit für Fahrersitzverstellung - E470 - / Bedienungseinheit für Beifahrersitzverstellung - E471 -

❏ → Rep.-Gr. 72 ; Bedienungseinheit für Sitzverstellung E470/E471 aus- und einbauen

10 - Schalter für Verstellung der Lendenwirbelstütze des Fahrersitzes - E176 - / Schalter für Verstellung der Lendenwirbelstütze des Beifahrersitzes - E177 -

❏ → Rep.-Gr. 72 ; Schalter für Verstellung der Lendenwirbelstütze E176/E177 aus- und einbauen

11 - Motor für Längsverstellung des Fahrersitzes - V28 -

❏ → Rep.-Gr. 72 ; Motor für Längsverstellung V28 aus- und einbauen

12 - Griff für Sitztiefenverstellung

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitztiefenverstellung

❏ → Rep.-Gr. 72 ; Sitztiefenverstellung aus- und einbauen

13 - Blende für Sitztiefenverstellung

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitztiefenverstellung

❏ → Rep.-Gr. 72 ; Sitztiefenverstellung aus- und einbauen

14 - Sitzwanne

❏ → Rep.-Gr. 72 ; Montageübersicht - Sitzwanne

15 - Gurtschloss vorn

❏ → Rep.-Gr. 69 ; Montageübersicht - Gurtschloss vorn

❏ → Rep.-Gr. 69 ; Gurtschloss vorn aus- und einbauen

Montageübersicht - Lehne vorn

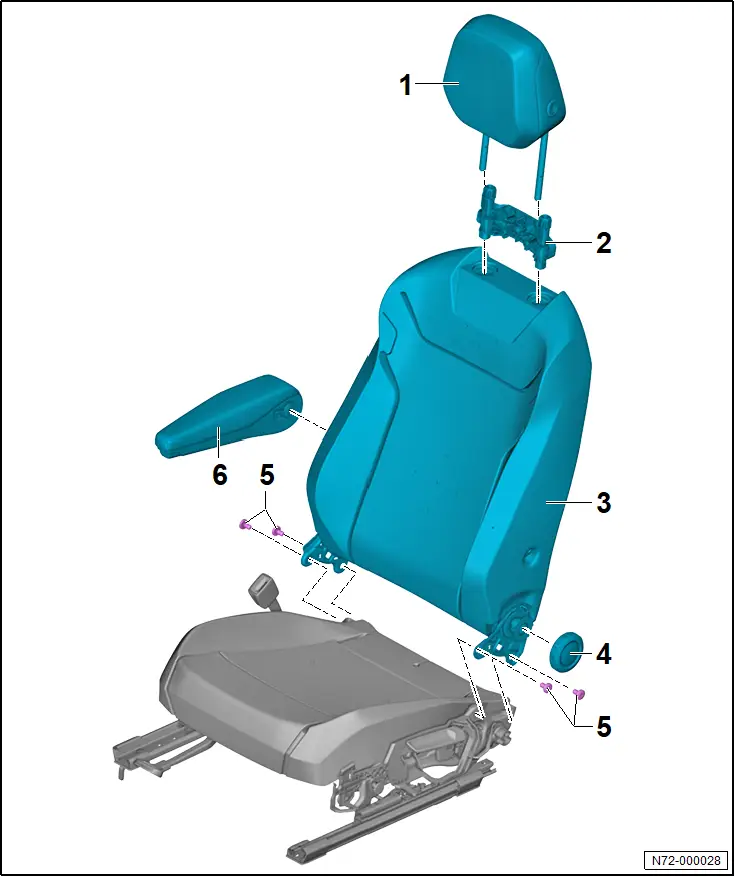

Montageübersicht - Lehne vorn

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt

1 - Kopfstütze

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Montageübersicht - Kopfstütze

❏ → Rep.-Gr. 72 ; Kopfstütze aus- und einbauen

2 - Kopfstützenführung

❏ ausstattungs-/baustandsabhängig

❏ → Rep.-Gr. 72 ; Montageübersicht - Kopfstütze

❏ → Rep.-Gr. 72 ; Kopfstützenführung aus- und einbauen

3 - Lehne vorn

❏ → Rep.-Gr. 72 ; Lehne vorn aus- und einbauen

4 - Griff für Lehnenverstellung

❏ für Fahrzeuge ohne elektrische Lehnenverstellung

❏ → Rep.-Gr. 72 ; Griff für Lehnenverstellung aus- und einbauen

5 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

❏ → Abb.

6 - Mittelarmlehne

❏ → Rep.-Gr. 68 ; Montageübersicht - Mittelarmlehne vorn

❏ → Rep.-Gr. 68 ; Mittelarmlehne vorn aus- und einbauen

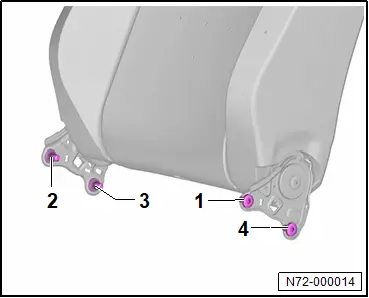

Anzugsdrehmoment und -reihenfolge

Montageübersicht - Lehne vorn, Top-Sport

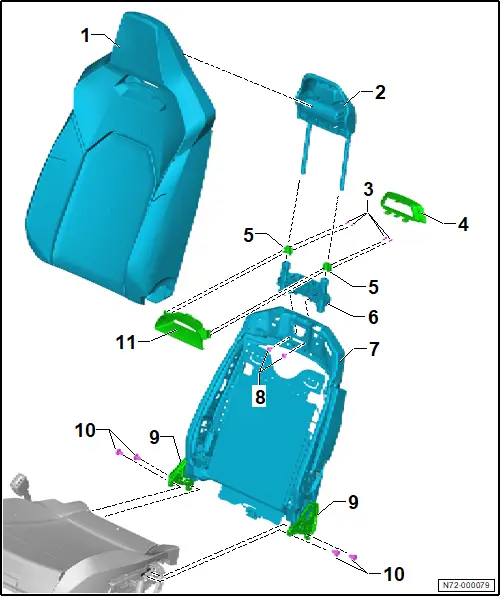

Montageübersicht - Lehne vorn, Top-Sport

Die Übersicht ist beispielhaft für die linke Fahrzeugseite dargestellt.

1 - Polster Lehne

❏ → Rep.-Gr. 74 ; Bezug und Polster Lehne aus- und einbauen

❏ → Rep.-Gr. 74 ; Bezug und Polster Lehne trennen

2 - Kopfstütze, integriert

❏ → Rep.-Gr. 72 ; Kopfstütze aus- und einbauen, integriert

3 - Schraube

❏ baustandsabhängig 2 oder 4 Stück

❏ 1 Nm

4 - Blende hinten

❏ → Rep.-Gr. 72 ; Blende für Lehne mit integrierter Kopfstütze aus- und einbauen

5 - Halterstück

❏ 2 Stück

❏ → Rep.-Gr. 72 ; Blende für Lehne mit integrierter Kopfstütze aus- und einbauen

6 - Kopfstützenführung

❏ → Rep.-Gr. 72 ; Kopfstützenführung aus- und einbauen

7 - Lehne vorn

❏ → Rep.-Gr. 72 ; Lehne vorn aus- und einbauen

8 - Schraube

❏ 2 Stück

❏ 2 Nm

9 - Lehnengestell

10 - Schraube

❏ 4 Stück

❏ nach Demontage ersetzen

11 - Blende vorn

❏ → Rep.-Gr. 72 ; Blende für Lehne mit integrierter Kopfstütze aus- und einbauen

Anzugsdrehmoment und -reihenfolge
