Volkswagen ID.3: Steuergerät für Dachsystem J1355 aus- und einbauen. Steuergerät für Dachsystem J1355 anlernen. Stromlose Betätigung

Steuergerät für Dachsystem J1355 aus- und einbauen

Steuergerät für Dachsystem J1355 aus- und einbauen

Steuergerät für Dachsystem - J1355 - wird nachfolgend Steuergerät genannt.

Ausbauen

– Dachmodul vorn - WX3 - ausbauen → Elektrische Anlage; Rep.-Gr. 96 ; Bedienelemente; Dachmodul vorn aus- und einbauen .

Wird das Steuergerät ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts durchzuführen:

– Funktion „Steuergerät ersetzen“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Fortsetzung

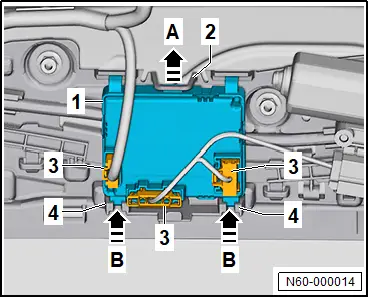

– Elektrische Steckverbindungen -3- trennen.

– Lasche -2- in -Pfeilrichtung A- drücken.

– Steuergerät -1- nach unten schwenken und in -Pfeilrichtung B- aus Halterungen -4- ziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Steuergerät bis zum hörbaren Einrasten drücken.

Wurde das Steuergerät ersetzt:

– Funktion „Steuergerät ersetzen“ mit → abschließen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Steuergerät für Dachsystem J1355 anlernen

Steuergerät für Dachsystem J1355 anlernen

Bedingung

Steuergerät muss angelernt werden, wenn Bauteile:

● ausgebaut

● wieder eingebaut

● ersetzt

● oder verstellt wurden

Tipp

Während des Anlernens fährt der Glasdeckel/das Sonnenschutzrollo ohne Einklemmschutz.

Bedingung

● Verfahrweg von Glasdeckel/Sonnenschutzrollo muss frei sein.

– Funktion „Grundeinstellung“ mit → durchführen → Rep.-Gr. 00 ; Diagnoseeinstiege .

Stromlose Betätigung

Stromlose Betätigung

Antriebseinheit für Sonnenschutzrollo - VX455 - wird nachfolgend Motor genannt.

Das Sonnenschutzrollo kann bei einem Ausfall der Elektrik mit einem handelsüblichen Sechskantschlüssel am Motor bewegt werden.

Es muss mit erhöhtem Kraftaufwand gedreht werden, da der Motor nicht vom Getriebe entkoppelt wird.

– Formhimmel absenken und auf Kopfstützen ablegen → Karosserie-Montagearbeiten Innen; Rep.-Gr. 70 ; Dachverkleidungen; Formhimmel aus- und einbauen .

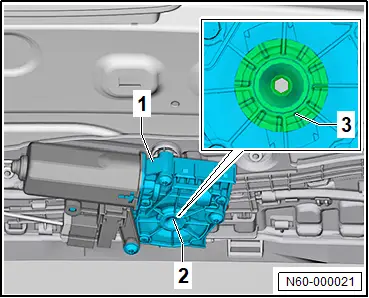

– Handelsüblichen Sechskantschlüssel in Steckverbindung -3- des Motors -1- führen.

– Schraube -2- drehen, um Sonnenschutzrollo zu bewegen.
