Volkswagen ID.3: Schließbügel aus- und einbauen. Türaußengriff aus- und einbauen. Türaußengriff zerlegen und zusammenbauen

Schließbügel aus- und einbauen

Schließbügel aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

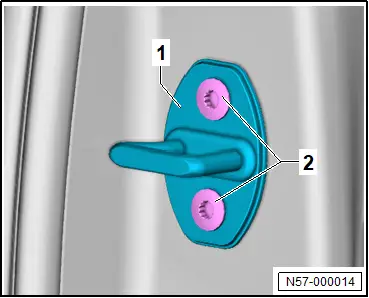

– Schrauben -2- herausdrehen.

– Schließbügel -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Fahrzeuge mit Schließbügel mit Krümmung:

– Schließbügel mit Krümmung nach innen an B-Säule ansetzen.

Fortsetzung für alle Fahrzeuge

– → Rep.-Gr. 57 ; Schließbügel einstellen .

Anzugsdrehmomente

♦ → Rep.-Gr. 57 ; Montageübersicht - Tür

Türaußengriff aus- und einbauen

Türaußengriff aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Schraubendreher PH3

Türaußengriff Fahrertür - EX6 - / Türaußengriff Beifahrertür - EX7 - werden nachfolgend Türgriff genannt.

Der Aus- und Einbau ist beispielhaft für die Fahrerseite beschrieben.

Ausbauen

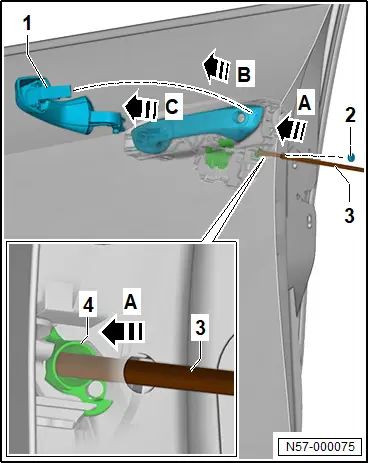

– Abdeckkappe für Türgriff -2- abheben.

– Schraubendreher PH3 -3- in Pfeilrichtung -A- bis zum Ende in Mulde des Lagerbügels -4- führen.

– Türgriff -1- in Pfeilrichtung -B- bis zum Ende ziehen.

– Schraubendreher PH3 -3- in Pfeilrichtung - A- drücken, sodass sich Türgriff -1- aus Lagerbügel -4- löst.

– Türgriff -1- in Pfeilrichtung -C- aus Lagerbügel entnehmen.

Fahrzeuge mit schlüssellosem Zugangsberechtigungssystem:

– Elektrische Steckverbindung trennen.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

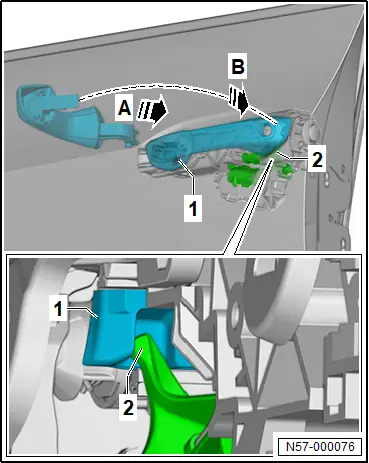

– Türgriff -1- in Pfeilrichtung -A- in Lagerbügel einsetzen.

– Türgriff -1- in Pfeilrichtung -B- auf Umlenkung des Lagerbügels -2- drücken.

– Funktionsprüfung bei geöffneter Tür durchführen.

Türaußengriff zerlegen und zusammenbauen

Türaußengriff zerlegen und zusammenbauen

Das Zusammenbauen ist beispielhaft für den linken Türgriff beschrieben.

Da der Türgriff nicht zerstörungsfrei zerlegt werden kann, ist das Zerlegen nicht beschrieben.

Türaußengriff Fahrertür - EX6 - und Türaußengriff Beifahrertür - EX7 - werden nachfolgend Türgriff genannt.

Bedingung

● Handlungen und Vorgaben müssen eingehalten werden → Allgemeine Information - Karosserie; Rep.-Gr. 52 ; Bauteile mit Klebebänder; Vorgaben für Bauteile mit Klebebänder .

● Zum Zusammenbau müssen ein neuer Türgriff und neue Türgriffblende verwendet werden

● Lackierprozess der neuen Türgriffblende muss vollständig abgeschlossen sein.

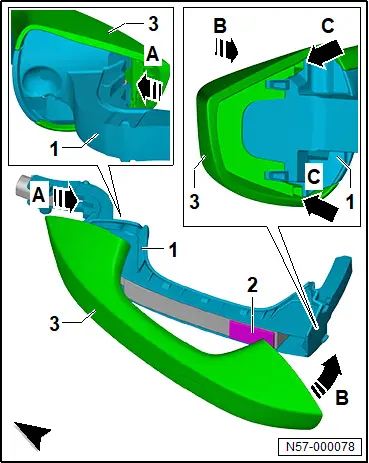

– Klebeflächen reinigen.

– Schutzfolie vom Klebeband -2- abziehen.

– Türgriffblende -3- in -Pfeilrichtung A- auf Grundkörper -1- schieben.

– Türgriffblende -3- in -Pfeilrichtung B- auf Grundkörper -1- drücken.

– Türgriffblende -3- bis zum hörbaren Einrasten der Verrastungen -Pfeile C- in -Pfeilrichtung A- am Grundkörper -1- aufdrücken.

– Türgriffblende -3- im Bereich des Klebebands -2- aufdrücken.

Bedingung

● Mindestaushärtezeit muss eingehalten werden.
