Volkswagen ID.3: Sitztiefenverstellung aus- und einbauen. Steuergerät für Sitzverstellung aus- und einbauen. Bedienungseinheit für Memoryeinstellung E464/E465 aus- und einbauen

Sitztiefenverstellung aus- und einbauen

Sitztiefenverstellung aus- und einbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– → Rep.-Gr. 72 ; Vordersitz auf Halter für Sitzreparatur montieren .

– Steuergerät für Sitzverstellung ausbauen → Rep.-Gr. 72 ; Steuergerät für Sitzverstellung aus- und einbauen .

– Sitztiefenverstellung in vorderste Position stellen.

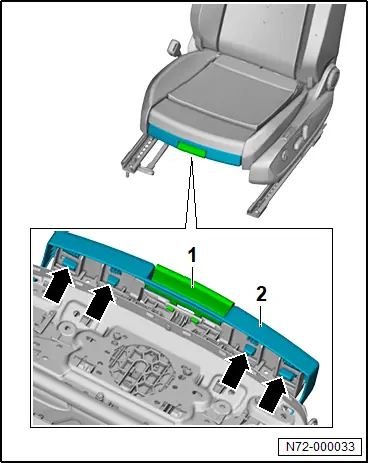

– Verrastungen -Pfeile- mit handelsüblichem Kunststoffkeil entriegeln.

– Blende für Sitztiefenverstellung -2- abnehmen.

– Griff für Sitztiefenverstellung -1- ausclipsen.

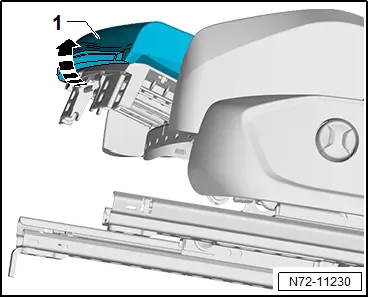

– Bezug Sitzwanne -1- aus vorderem Profil in -Pfeilrichtung- aushängen.

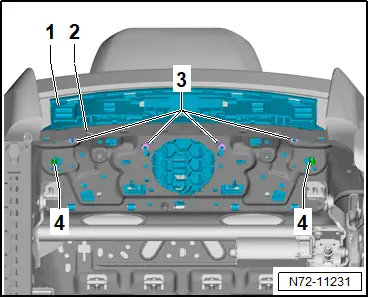

– Muttern -3- abschrauben.

– Verrastungen -4- lösen.

– Sitztiefenverstellung -1- von Sitzwanne -2- lösen.

– Sitztiefenverstellung -1- nach oben klappen.

– Elektrische Leitung des Sitz-Heizelements trennen.

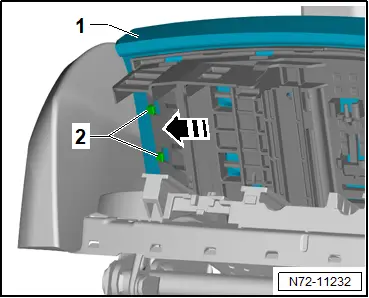

– Bezug aus seitlichen Verrastungen -2- in -Pfeilrichtung- lösen.

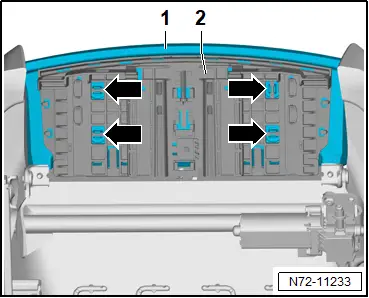

– Verrastungen -Pfeile- mit handelsüblichem Kunststoffkeil lösen.

– Polster -1- aus Sitztiefenverstellung -2- ausclipsen.

– Sitztiefenverstellung -2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

♦ → Rep.-Gr. 72 ; Montageübersicht - Sitztiefenverstellung

Steuergerät für Sitzverstellung aus- und einbauen

Steuergerät für Sitzverstellung aus- und einbauen

Steuergerät für Sitzverstellung und Lenksäulenverstellung mit Memoryfunktion - J136 - und Steuergerät für Beifahrersitzverstellung mit Memoryfunktion - J521 - werden nachfolgend Steuergerät genannt.

Ausbauen

– Vordersitz abschrauben und mit angeschlossenen elektrischen Leitungen nach hinten kippen → Rep.-Gr. 72 ; Vordersitz aus- und einbauen .

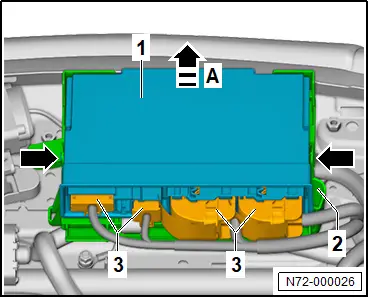

– Elektrische Leitung vom Halter -2- ausclipsen.

– Elektrische Steckverbindungen -3- trennen.

– Steuergerät -1- an Befestigungslaschen -Pfeile- ausclipsen.

– Steuergerät -1- in -Pfeilrichtung A- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Elektrische Leitung so verlegen, dass die ursprüngliche Leitungsführung wiederhergestellt wird.

Bedienungseinheit für Memoryeinstellung E464/E465 aus- und einbauen

Bedienungseinheit für Memoryeinstellung E464/E465 aus- und einbauen

Bedienungseinheit für Memoryeinstellung Fahrerseite - E464 - und Bedienungseinheit für Memoryeinstellung Beifahrerseite - E465 - werden nachfolgend Bedienungseinheit genannt.

Der Aus- und Einbau ist beispielhaft für die Fahrerseite beschrieben.

Ausbauen

– Sitzverkleidung Außenseite ausbauen → Rep.-Gr. 72 ; Sitzverkleidung Außenseite aus- und einbauen .

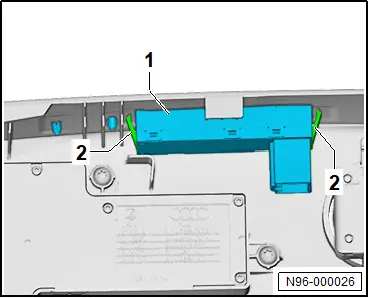

– Rasthaken -2- entriegeln.

– Bedienungseinheit -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Bedienungseinheit muss hörbar einrasten.
