Volkswagen ID.3: Steinschlagschutz für Achslenker aus- und einbauen. Achslenkerlager vorn ersetzen. Achslenkerlager hinten ersetzen

Steinschlagschutz für Achslenker aus- und einbauen

Steinschlagschutz für Achslenker aus- und einbauen

Ausbauen

Der Aus- und Einbau ist beispielhaft für die linke Fahrzeugseite beschrieben.

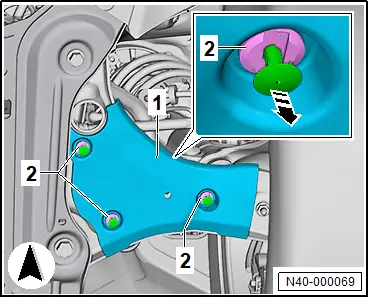

Spreiznieten mit Stiften zum nach innen drücken

– Stifte -Pfeil- in allen Spreiznieten -2- nach innen durchdrücken.

– Spreiznieten mit handelsüblichem Kunststoffkeil abhebeln und Steinschlagschutz für Achslenker vorn -1- abnehmen.

– Stifte -Pfeil- von oben auf dem Achslenker herausnehmen.

Fortsetzung für alle Fahrzeuge

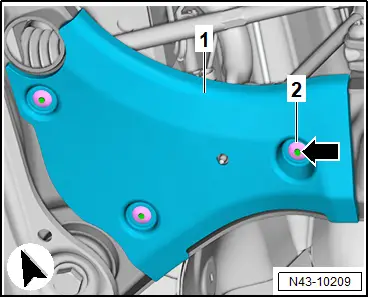

Spreiznieten mit Stiften zum Herausziehen

– Stifte -Pfeil- an allen Spreiznieten -2- herausziehen.

– Spreiznieten mit handelsüblichem Kunststoffkeil abhebeln und Steinschlagschutz für Achslenker -1- abnehmen.

Fortsetzung für alle Fahrzeuge

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Achslenkerlager vorn ersetzen

Achslenkerlager vorn ersetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Druckplatte - VW401A -

♦ Druckstempel - VW412 -

♦ Druckstück - T10642/4 -

♦ Montagevorrichtung - T10642 -

♦ Zentrierdorn - T10642/3 -

Das Ersetzen ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Achslenker ausbauen → Rep.-Gr. 40 ; Achslenker aus- und einbauen .

– Zuordnung der Achslenkerlager beachten.

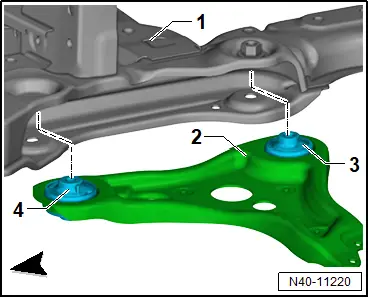

1 - Aggregateträger

2 - Achslenker

3 - Achslenkerlager hinten

4 - Achslenkerlager vorn

– Zentrierung - T10642/3 - -C- in Griff - T10642/1 - -A- eindrehen.

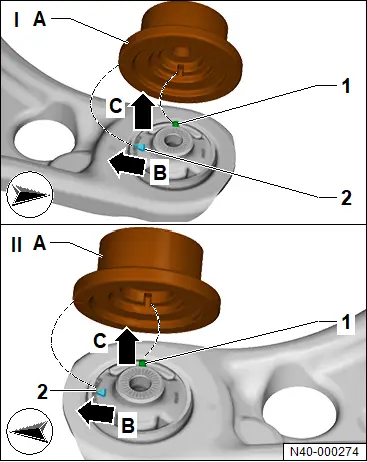

Zur besseren Darstellung sind im Bild beide Fahrzeugseiten abgebildet. -I- = linke Fahrzeugseite, -II- = rechte Fahrzeugseite.

– Druckstück - T10642/4 - -A- auf Achslenkerlager vorn -Bild I- setzen.

Bedingung

● Führung -1- muss in Aussparung des Druckstücks - T10642/4 - -A- greifen.

● Führung -1- zur Fahrzeugaußenseite -C- .

● Pfeil Achslenkerlager -2- muss auf Kerbe des Druckstücks - T10642/4 - -A- ausgerichtet sein.

● Kerbe Druckstück - T10642/4 - auf Achslenker links zeigt entgegen Fahrtrichtung -B- .

● Kerbe Druckstück - T10642/4 - auf Achslenker rechts zeigt in Fahrtrichtung -B-

– Zentrierdorn - T10642/3 - -B- durch Druckstück - T10642/4 - -A- in Achslenkerlager des Achslenkers -1- bis Sitzanschlag einstecken.

Zur besseren Darstellung sind im Bild beide Fahrzeugseiten abgebildet. -I- = linke Fahrzeugseite, -II- = rechte Fahrzeugseite.

– Markierung -Pfeil- fluchtend mit Kerbe -C- des Druckstücks - T10642/4 - -A- auf Achslenker -1- links und rechts -I und II- mit handelsüblichem Filzschreiber aufbringen.

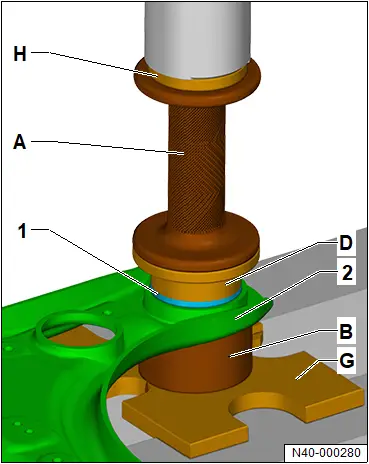

– Rohr - T10642/2 - -B- auf Druckplatte - VW401A - -G- setzen.

– Achslenker -2- mit Druckstück - T10642/4 - -D- auf Rohr - T10642/2 - -B- setzen.

Bedingung

● Abgewinkelte Kanten des Achslenkers -2- müssen nach oben zeigen.

– Griff - T10642/1 - -A- mit Zentrierung - T10642/3 - -C- in Druckstück - T10642/4 - -D- einsetzen.

– Gummimetalllager vorn -1- mit Druckstempel - VW412 - -H- auspressen.

Einbauen

Zur besseren Darstellung sind im Bild beide Fahrzeugseiten abgebildet. -I- = linke Fahrzeugseite, -II- = rechte Fahrzeugseite.

– Achslenkerlager -3- Achslenker -2- links -I- positionieren.

Bedingung

● Markierung -1- Achslenkerlager muss mit erstellter Markierung -Pfeil- Achslenker links oder rechts -2- fluchten.

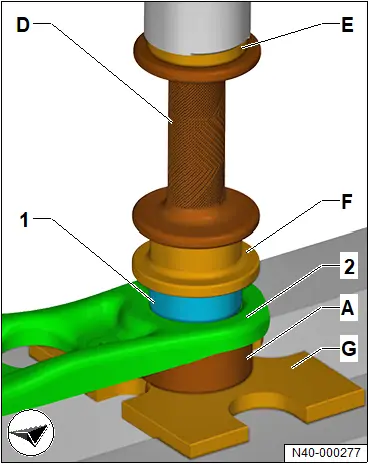

– Rohr - T10642/2 - -A- auf Druckplatte - VW401A - -G- setzen.

– Achslenker -2- mit Druckstück - T10642/4 - -F- auf Rohr - T10642/2 - -A- setzen.

Bedingung

● Abgewinkelte Kanten Achslenker -2- müssen nach unten zeigen.

– Griff - T10642/1 - -D- mit Zentrierung - T10642/3 - in Druckstück - T10642/4 - -F- einsetzen.

– Achslenkerlager vorn -1- mit Druckstempel - VW412 - -E- einpressen.

– Achslenker einbauen → Rep.-Gr. 40 ; Achslenker aus- und einbauen .

Achslenkerlager hinten ersetzen

Achslenkerlager hinten ersetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

♦ Druckplatte - VW401A -

♦ Druckstempel - VW412 -

♦ Druckstück - T10642/6 -

♦ Montagevorrichtung - T10642 -

♦ Zentrierdorn - T10642/5 -

Das Ersetzen ist beispielhaft für die linke Fahrzeugseite beschrieben.

Ausbauen

– Achslenker ausbauen → Rep.-Gr. 40 ; Achslenker aus- und einbauen .

– Zuordnung der Achslenkerlager beachten.

1 - Aggregateträger

2 - Achslenker

3 - Achslenkerlager hinten

4 - Achslenkerlager vorn

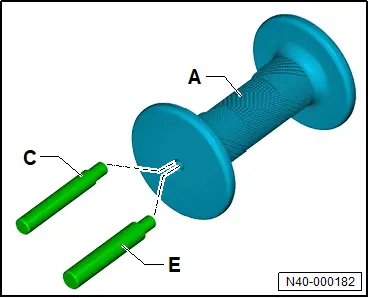

– Zentrierung - T10642/5 - -E- in Griff - T10642/1 - -A- eindrehen.

Zur besseren Darstellung sind im Bild beide Fahrzeugseiten abgebildet: -I- = linke Fahrzeugseite, -II- = rechte Fahrzeugseite:

– Druckstück - T10642/6 - -A- auf Achslenkerlager vorn -Bild I- setzen.

Bedingung

● Führung -1- muss in Aussparung des Druckstück - T10642/6 - -A- greifen

● Führung -1- zur Fahrzeugaußenseite -C- .

● Pfeil Achslenkerlager -2- muss auf Kerbe des Druckstück - T10642/6 - -A- ausgerichtet sein.

● Kerbe Druckstück - T10642/6 - auf Achslenker rechts zeigt in Fahrtrichtung -B- .

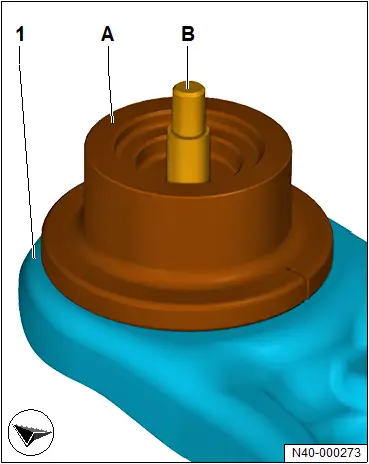

– Zentrierdorn - T10642/5 - -B- durch Druckstück - T10642/6 - -A- in Achslenkerlager des Achslenkers -1- bis Sitzanschlag einstecken.

Fortsetzung

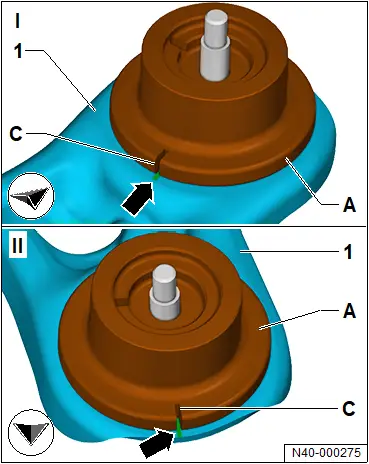

Zur besseren Darstellung sind im Bild beide Fahrzeugseiten abgebildet: -I- = linke Fahrzeugseite, -II- = rechte Fahrzeugseite:

– Markierung -Pfeil- fluchtend mit Kerbe -C- des Druckstück - T10642/6 - -A- auf Achslenker -1- links und rechts -I- und -II- mit handelsüblichem Filzschreiber aufbringen.

Fortsetzung

– Rohr - T10642/2 - -B- auf Druckplatte - VW401A - -G- setzen.

– Achslenker -2- mit Druckstück - T10642/6 - -D- auf Rohr - T10642/2 - -B- setzen.

Bedingung

● Abgewinkelte Kanten des Achslenkers -2- müssen nach oben zeigen.

– Griff - T10642/1 - -A- mit Zentrierung - T10642/5 - -C- in Druckstück - T10642/6 - -D- einsetzen.

– Achslenkerlager hinten -1- mit Druckstempel - VW412 - -H- auspressen.

Einbauen

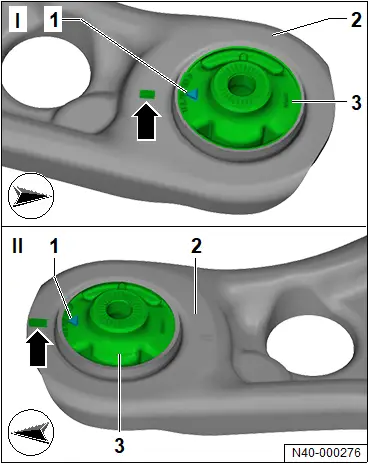

Zur besseren Darstellung sind im Bild beide Fahrzeugseiten abgebildet: -I- = linke Fahrzeugseite, -II- = rechte Fahrzeugseite:

– Achslenkerlager -3- im Achslenker -2- links -I- positionieren.

Bedingung

● Markierung -1- Achslenkerlager muss mit erstellter Markierung -Pfeil- auf Achslenkerlager links oder rechts fluchten.

Fortsetzung

– Rohr - T10642/2 - -A- auf Druckplatte - VW401A - -G- setzen.

– Achslenker -2- mit Druckstück - T10642/6 - -F- auf Rohr - T10642/2 - -A- setzen.

Bedingung

● Abgewinkelte Kanten vom Achslenker -2- müssen nach unten zeigen.

– Griff - T10642/1 - -D- mit Zentrierung - T10642/5 - in Druckstück - T10642/6 - -F- einsetzen.

– Achslenkerlager hinten -1- mit Druckstempel - VW412 - -E- einpressen.

– Achslenker einbauen → Rep.-Gr. 40 ; Achslenker aus- und einbauen .
