Stellmotor für Luftverteilerklappe vorn links VX93 aus- und einbauen, Rechtslenker

Stellmotor für Luftverteilerklappe vorn links VX93 aus- und einbauen, Rechtslenker

Ausbauen

Luftverteilerklappe vorn links -VX93- mit Stellmotor für Luftverteilerklappe vorn links -V706- und Potenziometer für Stellmotor der Luftverteilerklappe vorn links -G1105- wird nachfolgend Stellmotor genannt.

Um ein Vertauschen der Stellmotoren zu verhindern, Positionen der Stellmotoren und Stecker vor dem Ausbau kennzeichnen.

– Funktion „Standklimatisierung“ deaktivieren → Betriebsanleitung.

– Halter für Steuergerät für Informationselektronik 1 J794 ausbauen → Kommunikation; Rep.-Gr.91; Bauteile/Steuergeräte; Steuergerät für Informationselektronik 1 J794.

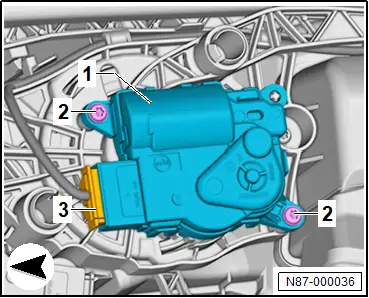

– Elektrische Steckverbindung -3- trennen.

– Schrauben -2- herausdrehen.

– Stellmotor -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

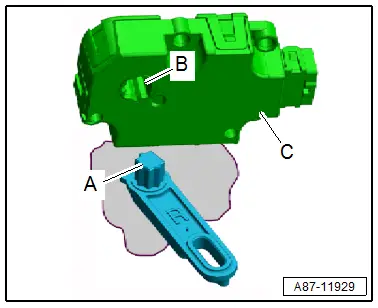

– Position Welle -A- zur Aufnahme -B- prüfen.

Bedingung

● Wenn die Verzahnungen nicht korrekt zueinander positioniert sind, kann der Stellmotor -C- nicht aufgesteckt werden.

Wurde ein Stellmotor ersetzt oder an einer anderen Position verbaut:

– Funktion „Klappenendanschläge der Stellmotoren anlernen“ → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.

Fortsetzung

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Stellmotoren vorn

Stellmotor für Luftverteilerklappe vorn rechts VX94 aus- und einbauen, Linkslenker

Stellmotor für Luftverteilerklappe vorn rechts VX94 aus- und einbauen, Linkslenker

Ausbauen

Luftverteilerklappe vorn rechts -VX94- mit Stellmotor für Luftverteilerklappe vorn rechts -V707- und Potenziometer für Stellmotor der Luftverteilerklappe vorn rechts -G1106- wird nachfolgend Stellmotor genannt.

Um ein Vertauschen der Stellmotoren zu verhindern, Positionen der Stellmotoren und Stecker vor dem Ausbau kennzeichnen.

– Funktion „Standklimatisierung“ deaktivieren → Betriebsanleitung.

– Halter für Steuergerät für Informationselektronik 1 J794 ausbauen → Kommunikation; Rep.-Gr.91; Bauteile/Steuergeräte; Steuergerät für Informationselektronik 1 J794.

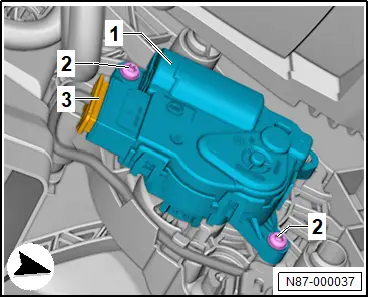

– Elektrische Steckverbindung -3- trennen.

– Schrauben -2- herausdrehen.

– Stellmotor -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Position Welle -A- zur Aufnahme -B- prüfen.

Bedingung

● Wenn die Verzahnungen nicht korrekt zueinander positioniert sind, kann der Stellmotor -C- nicht aufgesteckt werden.

Wurde ein Stellmotor ersetzt oder an einer anderen Position verbaut:

– Funktion „Klappenendanschläge der Stellmotoren anlernen“ → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.

Fortsetzung

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Stellmotoren vorn

Stellmotor für Luftverteilerklappe vorn rechts VX94 aus- und einbauen, Rechtslenker

Stellmotor für Luftverteilerklappe vorn rechts VX94 aus- und einbauen, Rechtslenker

Ausbauen

Luftverteilerklappe vorn rechts -VX94- mit Stellmotor für Luftverteilerklappe vorn rechts -V707- und Potenziometer für Stellmotor der Luftverteilerklappe vorn rechts -G1106- wird nachfolgend Stellmotor genannt.

Um ein Vertauschen der Stellmotoren zu verhindern, Positionen der Stellmotoren und Stecker vor dem Ausbau kennzeichnen.

– Funktion „Standklimatisierung“ deaktivieren → Betriebsanleitung.

– Fußraumausströmer Fahrerseite ausbauen → Rep.-Gr.87; Fußraumausströmer Fahrerseite aus- und einbauen.

– Elektrische Steckverbindung -3- trennen.

– Schrauben -2- herausdrehen.

– Stellmotor -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

– Position Welle -A- zur Aufnahme -B- prüfen.

Bedingung

● Wenn die Verzahnungen nicht korrekt zueinander positioniert sind, kann der Stellmotor -C- nicht aufgesteckt werden.

Wurde ein Stellmotor ersetzt oder an einer anderen Position verbaut:

– Funktion „Klappenendanschläge der Stellmotoren anlernen“ → Fahrzeugdiagnosetester durchführen → Rep.-Gr.00; Diagnoseeinstiege.

Fortsetzung

Anzugsdrehmomente

♦ → Rep.-Gr.87; Montageübersicht - Stellmotoren vorn

♦ → Rep.-Gr.87; Montageübersicht - Luftführung und Luftverteilung im Fahrgastraum
