Volkswagen ID.3: Steuergerät für Umfeld-Kamera J928 aus- und einbauen. Halter für Steuergerät für Umfeld-Kamera J928 aus- und einbauen. Umfeld-Kamera vorn R243 aus- und einbauen

Steuergerät für Umfeld-Kamera J928 aus- und einbauen

Steuergerät für Umfeld-Kamera J928 aus- und einbauen

Steuergerät für Umfeld-Kamera -J928- wird nachfolgend Steuergerät genannt.

Ausbauen

Wird das Steuergerät ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts durchzuführen:

– Funktion „Steuergerät für Umfeld-Kamera ersetzen“ mit → Fahrzeugdiagnosetester durchführen . → Rep.-Gr.00; Diagnoseeinstiege

Fortsetzung

– Sitzwanne ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.72; Rücksitze; Sitzwanne aus- und einbauen.

– Elektrische Steckverbindungen trennen.

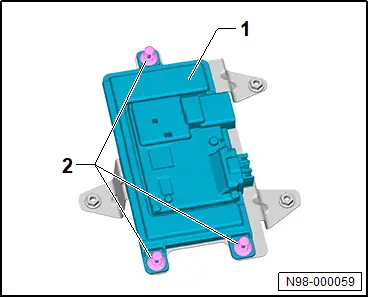

– Spreizniete -2- lösen und Steuergerät -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Wurde das Steuergerät für ersetzt, ist der Prüfplan zum Ersetzen des Steuergeräts abzuschließen:

– Funktion „Steuergerät für Umfeld-Kamera ersetzen“ mit → Fahrzeugdiagnosetester abschließen → Rep.-Gr.00; Diagnoseeinstiege.

Halter für Steuergerät für Umfeld-Kamera J928 aus- und einbauen

Halter für Steuergerät für Umfeld-Kamera J928 aus- und einbauen

Halter für Steuergerät für Umfeld-Kamera -J928- wird nachfolgend Halter genannt.

Ausbauen

– Steuergerät für Umfeld-Kamera -J928- ausbauen → Rep.-Gr.98; Steuergerät für Umfeld-Kamera J928 aus- und einbauen.

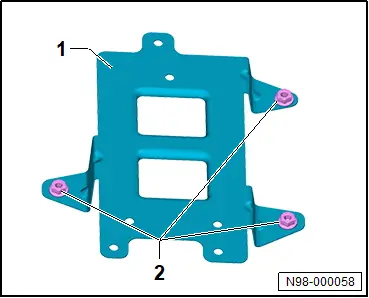

– Muttern -2- abschrauben.

– Halter -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

Umfeld-Kamera vorn R243 aus- und einbauen

Umfeld-Kamera vorn R243 aus- und einbauen

Ausbauen

Umfeld-Kamera vorn -R243- wird nachfolgend Kamera genannt.

– Stoßfängerabdeckung ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63; Stoßfänger vorn; Stoßfängerabdeckung aus- und einbauen.

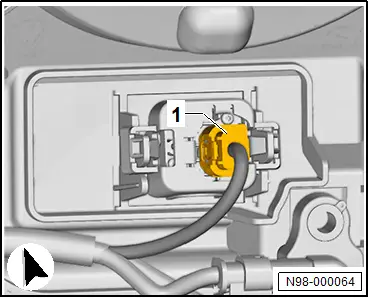

– Elektrische Steckverbindung -1- trennen.

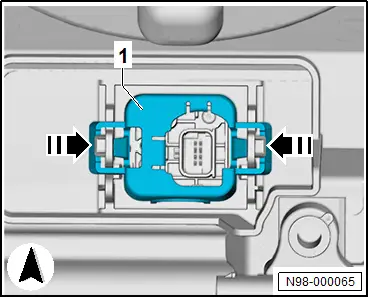

– Rasthaken in -Pfeilrichtung- drücken und Halter -1- abnehmen.

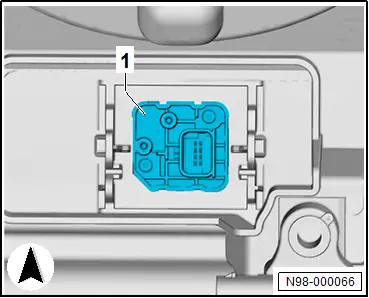

– Kamera -1- herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Bedingung

● Auf richtigen Sitz der Kamera achten.

– → Rep.-Gr.98; Umfeld-Kamera kalibrieren.
